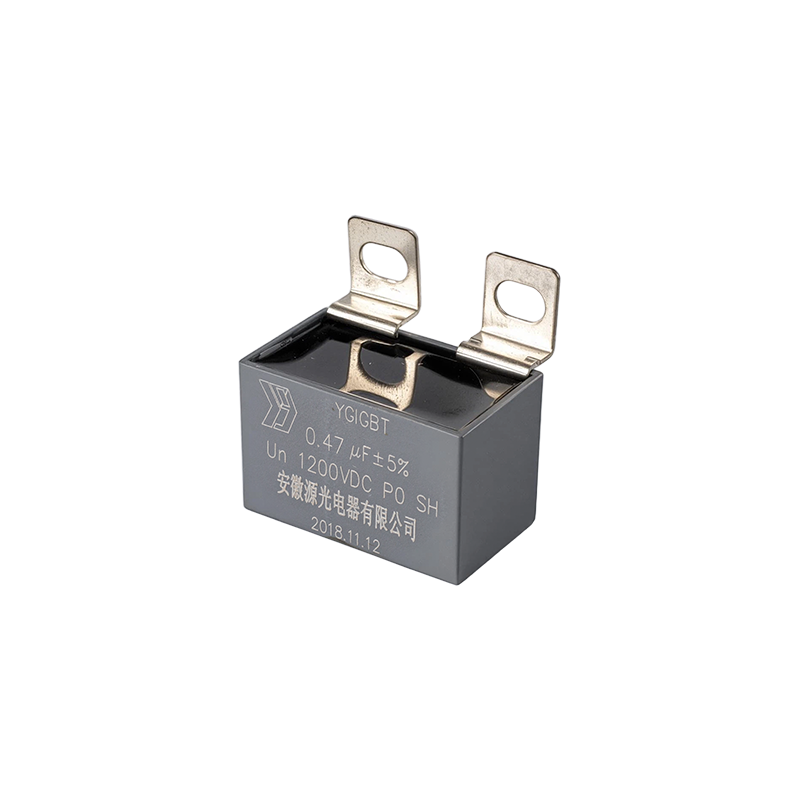

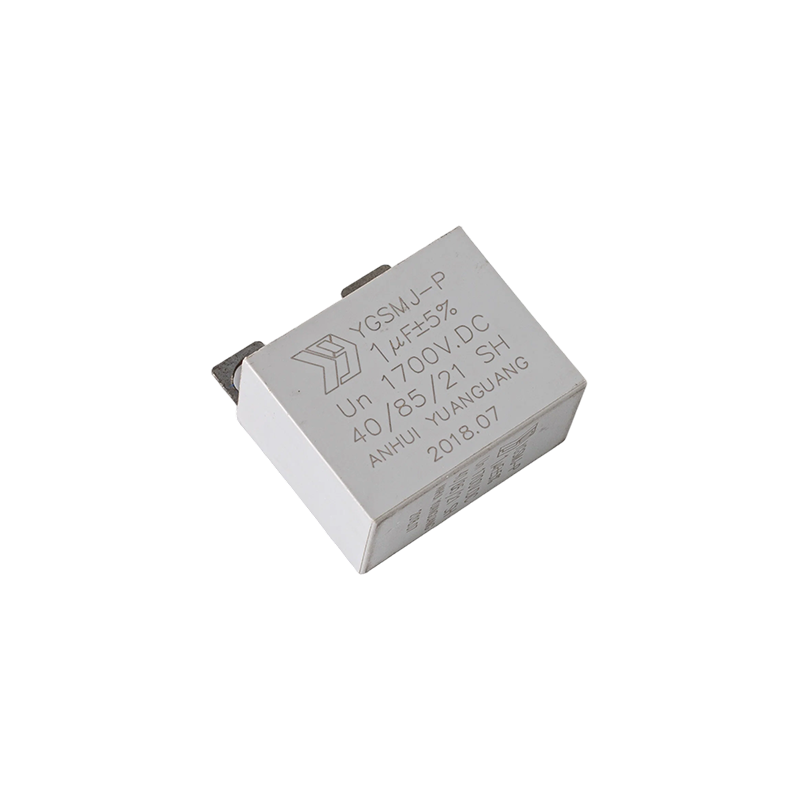

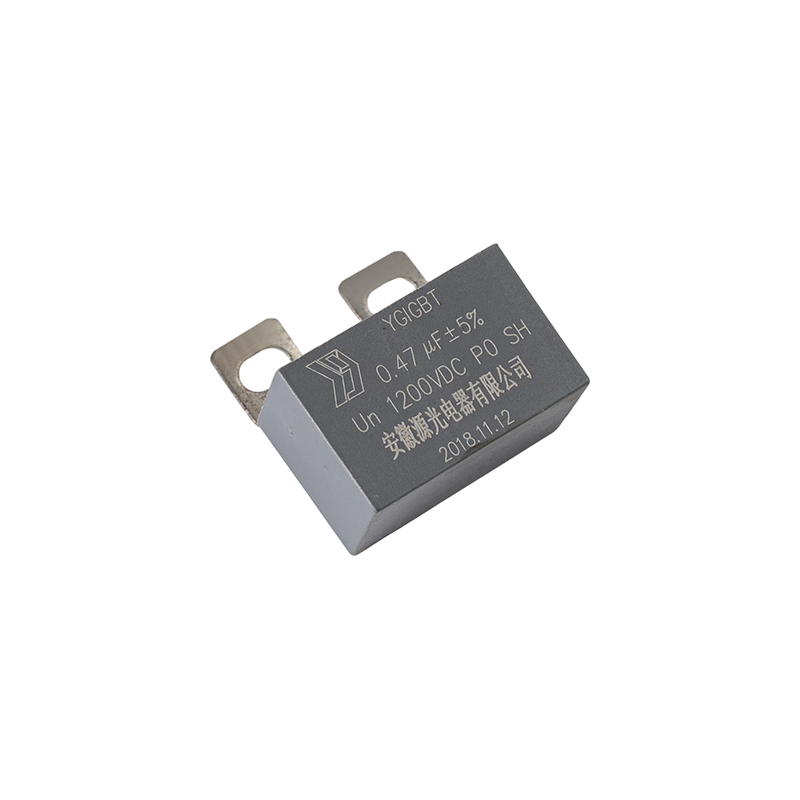

Condensateur de filtre CA pour PCB

◆Caractéristiques
Excellente auto-guérison
Film de polypropylène métallisé et structure non inductive
Boîtier en plastique (UL94-V0) rempli de résine époxy
Convient pour un filtre de sortie CA de petite puissance
(c'est-à-dire, onduleur solaire photovoltaïque avec filtre LCL)

Contactez-nous
PRÉCÉDENT:Condensateurs filtrants CA triphasés SUIVANT:Condensateur de film en polypropylène métallisé avec filtre CC pour PCB

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit
• Excellente auto-guérison pour la sécurité et la fiabilité : grâce à un film de polypropylène métallisé doté d'une capacité d'auto-guérison de pointe, la panne localisée est instantanément auto-réparée, empêchant une défaillance complète due à des défauts localisés et améliorant considérablement la redondance de sécurité dans les systèmes de filtres CA
• Structure d'enroulement non inductive : un processus spécial d'enroulement de film non inductif supprime efficacement l'inductance parasite haute fréquence, garantissant une fréquence de résonance LC ou LCL précise et des caractéristiques de filtrage supérieures
• Boîtier en plastique avec joint entièrement en résine époxy : le boîtier ignifuge UL94-V0 avec joint entièrement en résine époxy offre une protection anti-humidité et anti-poussière avec une résistance mécanique élevée, adaptée à une intégration directe dans des PCB ou des modules d'alimentation
• Spécialement optimisé pour le filtrage CA de petite puissance : optimisé spécialement pour les applications de filtre de sortie CA de petite puissance avec une excellente suppression des harmoniques et un facteur de forme compact

◆ Points de vente clés
• Précisément adapté à l'architecture de filtre LCL : largement utilisé dans les circuits de filtre LCL à onduleur connectés au réseau, contribuant à répondre aux exigences de limite de courant harmonique connectées au réseau (IEEE 1547, IEC 61727)
• Faible perte et génération de chaleur minimale : la faible valeur tanδ assure une augmentation contrôlée de la température pendant la conduction prolongée du courant alternatif sans affecter les composants environnants
• Configurations de câbles multiples : diverses spécifications de pas et de hauteur de câbles pour s'adapter aux différentes exigences de conception des circuits imprimés
• Conformité internationale à la certification : conforme aux normes IEC 61071, UL810 et autres exigences de certification

◆ Applications principales
• Filtrage de sortie LCL pour onduleurs photovoltaïques connectés au réseau
• Filtrage CA pour petits onduleurs éoliens
• Filtrage EMI côté courant alternatif pour convertisseurs de fréquence industriels
• Filtrage de l'étage de sortie de l'onduleur UPS
• Circuits d'alimentation pour filtres de puissance actifs (APF)

Norme de référence GB/T 17702; IEC61701
Catégorie climatique 40/85/56
Température de fonctionnement （cas） -40℃~105℃
（+85℃ à +105℃ : facteur décroissant 1,5 % par ℃ pour Un.rms）
Tension RMS nominale (Urms) 180Vac 250Vac 300Vac 350Vac
Tension alternative nominale (Un) 250Vac 350Vac 425Vac 480Vac
Tension continue maximale 300 Vdc 475 Vdc 560 Vdc 600 Vdc
Plage de capacité 4,0 μF~60,0 μF 1,0 μF~40,0 μF 1,0 μF~28,0 μF 0,33 μF~27,0 μF
Tolérance de capacité J（±5%）,K（±10%）
Résistant à la tension TT : 1,5 Un（10S） TC : 3000 Vac(60S)
Résistance d'isolation （IR×Cn） ≥3000s（20℃, 100Vdc, 1min）
Facteur de dissipation ≤20×10⁻⁴（1KHz, 20℃）(valeur typique : 15×10⁻⁴)



Urms=180Vac, Un=250Vac, UNDC=300Vdc

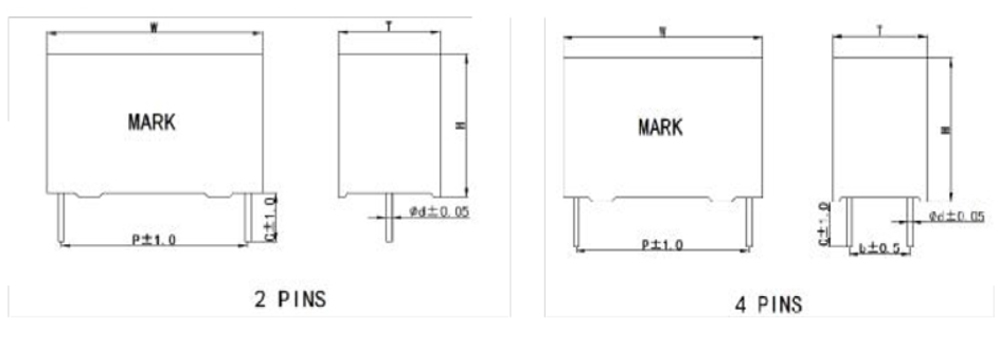

Cn(μF) W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 Épingles d±0,05 Ls(nH) ESR à 10 kHz （mΩ） î（A） îs（A） Imax @70℃,10KHz（A）
4 32 22 13 27,5 - 2 1 16 6.7 280 840 7
10 32 33 18 27,5 - 2 1.2 20 2.7 700 2100 13
10 41 32 17 37,5 - 2 1.2 22 4.9 400 1200 10
15 41 37 22 37,5 - 2 1.2 24 3.3 600 1800 14
18 42 36 23 37,5 - 2 1.2 25 2.7 720 2160 14
20 42 36 23 37,5 - 2 1.2 25 2.5 800 2400 14
22 41 41 26 37,5 - 2 1.2 26 2.2 880 2640 14
25 41 41 26 37,5 - 2 1.2 27 2 1000 3000 14
33 42 45 30 37,5 - 2 1.2 29 1,5 1320 3960 14
40 57 43,5 29,5 52,5 - 4 1.2 26 2.6 800 2400 20
60 57 50 35 52,5 20.3 4 1.2 29 1.7 1200 3600 27

Urms=250Vac, Un=350Vac, UNDC=475Vdc
Cn(μF) W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 Épingles d±0,05 Ls(nH) ESR à 10 kHz （mΩ） î（A） îs（A） Imax @70℃,10KHz（A）
1 32 18 9 27,5 - 2 1 20 19.3 90 270 3
5 32 33 18 27,5 - 2 1.2 23 3.9 450 1350 11
5 42 28 14 37,5 - 2 1.2 26 7.3 300 900 8
8 41 37 22 37,5 - 2 1.2 27 4.6 480 1440 12
18 41 43 28 37,5 - 2 1.2 31 2 1080 3240 14
22 42 45 30 37,5 - 2 1.2 33 1.7 1320 3960 14
30 57 43,5 29,5 52,5 20.3 4 1.2 32 2.7 900 2700 20
40 57 50 35 52,5 20.3 4 1.2 33 2 1200 3600 25
