Condensateurs de filtre CA remplis d'huile
Accueil / Produits / Condensateurs à film métallisé / Condensateurs de puissance / Condensateurs de filtre CA remplis d'huile
  • Condensateurs de filtre CA remplis d'huile
  • Condensateurs de filtre CA remplis d'huile

Condensateurs de filtre CA remplis d'huile

◆Caractéristiques
Les condensateurs sont particulièrement adaptés aux circuits de filtrage CA dans les équipements électriques de puissance et les unités de puissance UPS
Ils ont la capacité de résister à un courant rms élevé et à une tension de crête élevée
Propriété auto-guérissante
Dispositif de sécurité mécanique avec de bonnes performances de sécurité
Faible Ls et longue durée de vie

Contactez-nous
PRÉCÉDENT:Condensateurs DC-Link secs à boîtier en aluminium SUIVANT:Condensateurs automobiles DC-Link de type sec à boîtier plastique

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit
• Technologie d'isolation imprégnée d'huile avec une forte résistance aux impulsions haute tension : utilisation d'huile d'imprégnation à haute isolation comme diélectrique auxiliaire, améliorant considérablement la capacité du condensateur à résister aux tensions de crête et aux dv/dt élevés, adaptée aux applications de filtres CA soumises à des impulsions haute tension
• Capacité de gestion du courant d'ondulation élevé : la structure de dissipation thermique immergée dans l'huile offre une stabilité thermique supérieure dans des conditions de courant d'ondulation élevé, permettant un fonctionnement continu à long terme sous des courants alternatifs RMS plus importants sans surchauffe
• Conception anti-explosion de sécurité mécanique : la soupape de surpression de sécurité mécanique intégrée s'active en cas de pression interne anormale

◆ Points de vente clés
• Personnalisé pour les onduleurs haute puissance et l'électronique de puissance : adapté aux besoins de filtrage CA des onduleurs industriels, des grands entraînements de moteurs et des équipements de conversion de puissance, avec une fiabilité vérifiée par de nombreuses applications pratiques
• Excellentes performances CA haute fréquence : la conception à faible inductance série équivalente (ESL) garantit de bonnes performances de filtrage de la fréquence d'alimentation à la plage haute fréquence
• Prise en charge de plusieurs méthodes de montage : prend en charge le montage par boulon et diverses configurations de bornes pour répondre aux différentes exigences d'installation d'armoires électriques
• Test de qualité strict réussi : conforme aux normes internationales telles que la norme IEC 61071

◆ Applications principales
• Filtrage CA pour les grandes alimentations sans interruption UPS industrielles
• Filtrage côté courant alternatif pour convertisseurs de fréquence industriels et démarreurs souples de moteurs
• Équipement de conversion électronique de puissance haute puissance (SVG, SVC)
• Filtrage de puissance pour les équipements d'imagerie médicale (IRM, CT)
• Filtrage CA pour les systèmes d'onduleurs de traction du transport ferroviaire

Norme de référence GB/T 17702 IEC 61071
Catégorie climatique 40/70/21, 40/85/21
Température de fonctionnement -40～85℃
Température de stockage -40～85℃
Tension nominale 350Vac 460Vac 700Vac
Tension RMS nominale 250Vac 330Vac 500Vac
Fréquence nominale 50/60 Hz
Tolérance de capacité ±5%;±10%
Tension d'essai entre TT 1,5 Un (10 s, 20±5℃)
Tension d'essai entre TC 3000Vac (10s, 20±5℃)
Espérance de vie Après 60 000 heures à Urms, 50℃, △C/C≤5 %
Position de montage Terminaux verticaux
Altitude max 2000m
Couple max. des bornes 8Nm
Taille du boulon inférieur M8×10(D≤50) M10×12(D=55) M12×16(D≥60)
Couple max. d'installation 5Nm 7Nm 10Nm

Un=350Vac Urms=250Vac

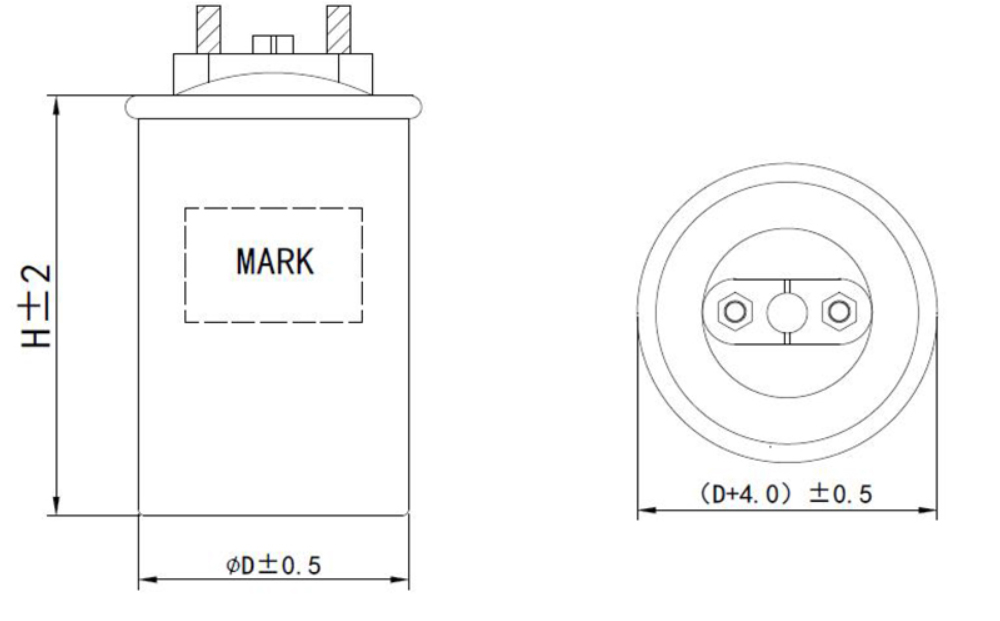

Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Est (KA) Poids (Kg)
15 40 65 16 11,5 80 21,8 9 0,4 1.3 0,15
20 40 75 16 13,9 100 18,7 9 0,4 1.2 0,17
25 40 75 16 11.1 100 17,7 10 0,5 1,5 0,17
30 40 75 16 9.3 100 16,8 11 0,6 1,8 0,17
35 45 75 18 8 100 15,9 13 0,7 2.1 0,2
40 50 75 18 7 100 15.2 14 0,8 2.4 0,2
50 50 75 18 5.6 100 14.1 14 1 3 0,2
60 55 75 20 4.7 100 13.2 16 1.2 3.6 0,3
80 60 75 20 3.5 100 11,9 16 1.6 4.9 0,3
100 60 90 20 4.1 120 9,8 16 1,5 4.6 0,4
120 60 105 20 5.5 150 8.6 16 1.3 3.9 0,4
140 60 115 20 6.1 170 7.8 16 1.3 3.8 0,4
150 76 120 35 4.4 140 7.3 25 2 5.9 0,7
160 76 120 35 4.1 140 7.1 26 2.1 6.3 0,7
180 76 130 35 4.8 160 6.6 25 1,9 5.8 0,8
200 76 130 35 4.3 160 6.3 27 2.1 6.4 0,8
230 76 145 35 5.2 190 5.7 26 1,9 5.8 0,8
250 76 145 35 4.8 190 5.5 27 2.1 6.3 0,8
300 76 200 35 2.3 140 4.4 45 3.9 11.7 1
350 76 200 35 2 140 4.1 50 4.6 13,7 1.1
400 85 200 35 1.7 140 4 54 5.2 15,6 1.3
500 85 220 35 1,8 160 3.5 57 5.4 16.1 1.4
600 85 230 35 1.7 170 3.1 62 5.9 17,7 1.4

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Est (KA) Poids (Kg)
15 40 65 16 11,9 80 19,7 9 0,5 1.6 0,13
20 40 75 16 14.3 100 16,9 9 0,5 1,5 0,15
25 45 75 18 11.4 100 15,6 10 0,6 1,9 0,18
30 50 75 18 9,5 100 14,7 11 0,8 2.3 0,21
35 50 75 18 8.2 100 13,9 12 0,9 2.6 0,21
40 55 75 20 7.2 100 13.3 13 1 3 0,25
50 60 75 20 5.7 100 12.3 14 1.3 3.8 0,29
60 60 90 20 7 120 10.4 16 1.14 3.4 0,33
80 60 105 20 8.3 150 8.7 16 1.07 3.2 0,4
100 76 120 35 6.7 150 7.4 20 1.6 4 0,7
120 76 120 35 5.6 140 6.8 23 1,9 5.8 0,7
140 76 145 35 8.6 190 6 19 1.4 4.3 0,8
150 76 145 35 8.1 190 5.8 20 1.6 4.7 0,8
160 76 145 35 7.6 190 5.7 21 1.7 5 0,8

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Est (KA) Poids (Kg)
180 76 145 35 6.7 190 5.3 23 1,9 5.6 0,8
200 76 200 35 1.7 150 4.4 51 3.2 9.7 1.1
230 76 200 35 1,5 140 4.1 57 3.7 11.1 1.1
250 85 200 35 1.4 140 4.2 59 4 12.1 1.3
300 85 200 35 1.2 140 3.8 67 4.8 14,5 1.3
350 85 220 35 1.3 160 3.4 67 4.6 13,9 1.4
400 85 250 35 1,5 190 3.1 64 4.1 12.4 1.6

Un=700Vac Urms=500Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Est (KA) Poids (Kg)
15 50 75 18 15,8 100 15 9 0,5 1,5 0,22
20 55 75 20 11,9 100 13,7 11 0,7 2.1 0,26
25 60 75 20 9,5 100 12.7 13 0,9 2.6 0,3
30 60 90 20 11,5 120 10.7 13 0,8 2.3 0,34
35 60 90 20 9,9 120 10 14 0,9 2.7 0,35
40 60 105 20 13,7 150 9 13 0,7 2.2 0,4
50 76 120 35 4.3 140 7.4 25 1.1 3.3 0,7
60 76 120 35 3.7 140 6.8 28 1.3 3.9 0,7
70 76 145 35 5.5 190 6.1 24 1 3 0,8
80 76 145 35 4.8 190 5.7 27 1.1 3.4 0,8
90 76 145 35 4.3 190 5.4 29 1.3 3.8 0,8
100 76 200 35 1.1 140 4.4 62 2.2 6,5 1.1
133 85 200 35 0,9 140 4.1 62 2.9 8.6 1.3
150 85 200 35 0,8 140 3.8 73 3.3 9,8 1.3
200 85 220 35 0,8 160 3.2 75 3.6 10.7 1.4
250 85 250 35 0,9 190 2.9 75 3.5 10.6 1.6

Avis:

Rthhc signifie la résistance thermique du point chaud du condensateur au boîtier dans des conditions de refroidissement naturelles ;

Ls signifie auto-inductance ;

î signifie courant d'appel crête à crête ;

Imax signifie le courant maximal autorisé sous différentes températures environnementales ;

Les dimensions ci-dessus sont normalement, mais peuvent être produites à la demande du client.
