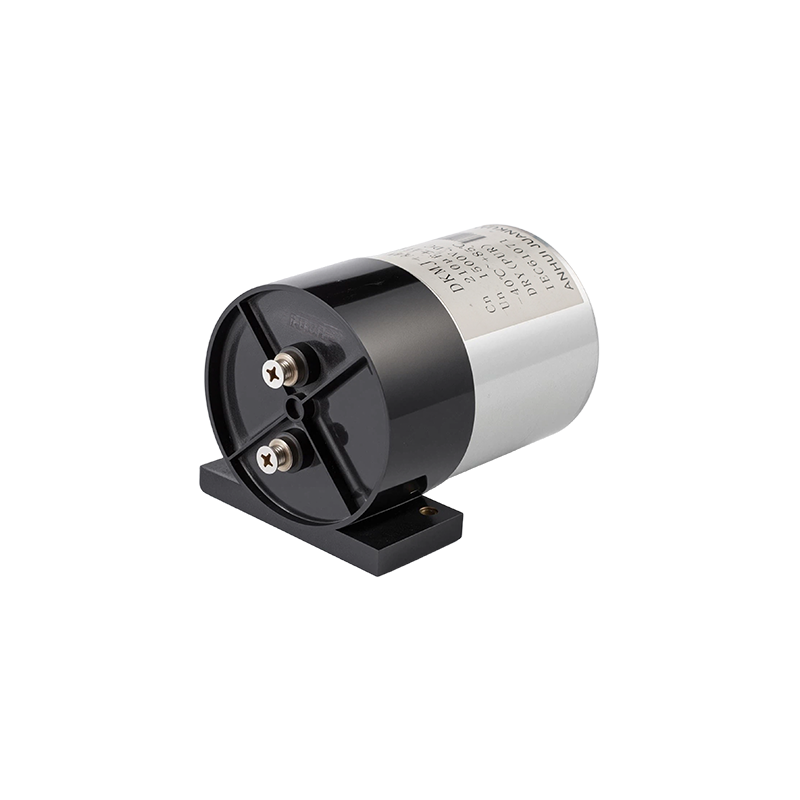

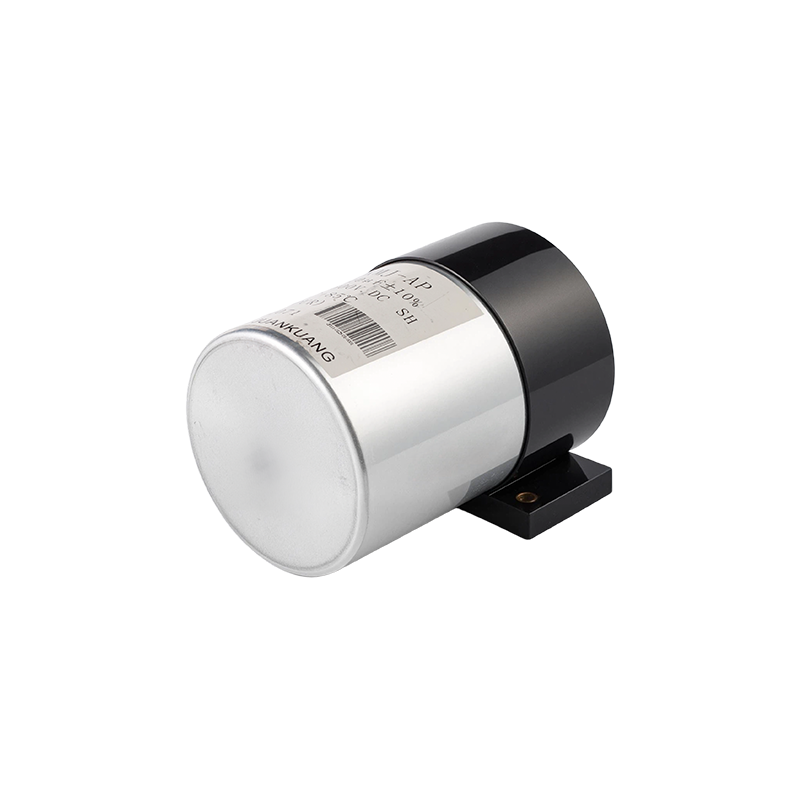

Condensateurs DC-Link secs à boîtier en aluminium

◆Caractéristiques
Utilisé dans les circuits DC-Link
Faible ESR, capacités de gestion du courant d'ondulation élevées
Propriété auto-guérissante
Faible Ls et longue durée de vie

◆Applications
Utilisé dans les onduleurs d'énergie éolienne et solaire
Utilisé dans les véhicules électriques ou les véhicules hybrides
Utilisé dans les soudeurs

Contactez-nous
PRÉCÉDENT:Condensateur multicouche en céramique pour onduleurs SUIVANT:Condensateurs de filtre CA remplis d'huile

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit
- Boîtier en alliage d'aluminium à haute résistance mécanique et résistance aux vibrations : Le boîtier cylindrique ou rectangulaire en alliage d'aluminium à haute résistance offre une excellente résistance mécanique et une forte résistance aux vibrations et aux chocs, adapté aux environnements de vibrations difficiles dans les sites industriels et aux nouveaux équipements énergétiques avec des indices de protection élevés
- Type sec sans diélectrique liquide : contrairement aux condensateurs remplis d'huile, la structure de type sec élimine complètement le risque de fuite de liquide, respectueuse de l'environnement et entièrement alignée sur les exigences de fonctionnement propre des équipements industriels modernes, avec des coûts de maintenance minimes
- Faible ESR avec capacité de courant d'ondulation élevée : une résistance série équivalente extrêmement faible permet de gérer des courants d'ondulation importants dans les applications de filtres de bus CC avec une augmentation de température contrôlée, réduisant ainsi efficacement les pertes de commutation dans les convertisseurs de fréquence et les onduleurs
- Propriété d'auto-guérison pour une fiabilité à long terme : la caractéristique d'auto-guérison du film métallisé gère les événements de surtension occasionnels, garantissant la stabilité à long terme du circuit de filtre CC et répondant aux exigences de haute fiabilité de qualité industrielle
- Conception à faible inductance (Ls) : le processus d'enroulement non inductif minimise l'inductance parasite, supprime les impulsions di/dt haute fréquence et protège les dispositifs de commutation de puissance des dommages causés par les surtensions

◆ Points de vente clés
- Large compatibilité avec les nouvelles applications énergétiques et industrielles à fréquence variable : éprouvé pour le filtrage de bus CC dans la production d'énergie éolienne, les onduleurs photovoltaïques, les véhicules électriques et les convertisseurs de fréquence industriels avec une couverture d'application étendue
- Boîtier en aluminium disponible en plusieurs spécifications de taille : diverses spécifications de diamètre et de hauteur disponibles pour s'adapter de manière flexible aux différentes exigences du châssis et de l'espace d'installation
- Excellentes performances de dissipation de chaleur : la bonne conductivité thermique du boîtier en aluminium facilite la dissipation de chaleur du condensateur, particulièrement avantageuse dans les applications à courant d'ondulation élevé
- Assistance à la personnalisation client : la capacité, la tension nominale, les configurations des bornes et les dimensions de montage peuvent toutes être personnalisées selon les exigences du client
- Structure de type sec entièrement scellée : aucun diélectrique liquide n'élimine le risque de contamination par fuite, avec une forte adaptabilité environnementale et des coûts de maintenance extrêmement faibles

◆ Applications principales
- Filtrage de bus CC pour convertisseurs de production d'énergie éolienne
- Filtrage DC-Link pour onduleurs photovoltaïques connectés au réseau
- Onduleurs de transmission principale pour véhicules électriques et hybrides électriques
- Alimentations par onduleur pour équipements de soudage industriels
- Filtrage CC pour variateurs de fréquence d'ascenseurs et de grues

Norme de référence GB/T 17702, CEI 61071
Catégorie climatique 40/85/56
Température de fonctionnement -40～85℃
Température de stockage -40～85℃
Plage de tension 600 Vdc～4000 Vdc
Plage de capacité 24 μF～5 600 μF
Tolérance de capacité ±5%;±10%
Tension d'essai entre TT 1,5 Un(10s,20±5℃)
Tension d'essai entre TC Un＜1500Vdc,3000Vac(10s,20±5℃)
Un≥1500Vdc,√2Un+1000Vac(10s,20±5℃)
tgδ ≤0,002
IR×Cn ≥5000s(500Vdc,1min,20±5℃)
Surtension 1,1 Un (30 % de la durée de charge)
1,15 Un (30 min/jour)
1,2 Un (5 min/jour)
1,3 Un (1 min/jour)
1,5 Un (30 ms à chaque fois, 1000 fois pendant la durée de vie du condensateur)
Altitude max 2000m
Couple max. des bornes M6:5Nm M8:6Nm
Couple max. d'installation 10Nm
Position d'installation N'importe quelle position
Espérance de vie 100 000 heures
Taux d'échec 50FIT

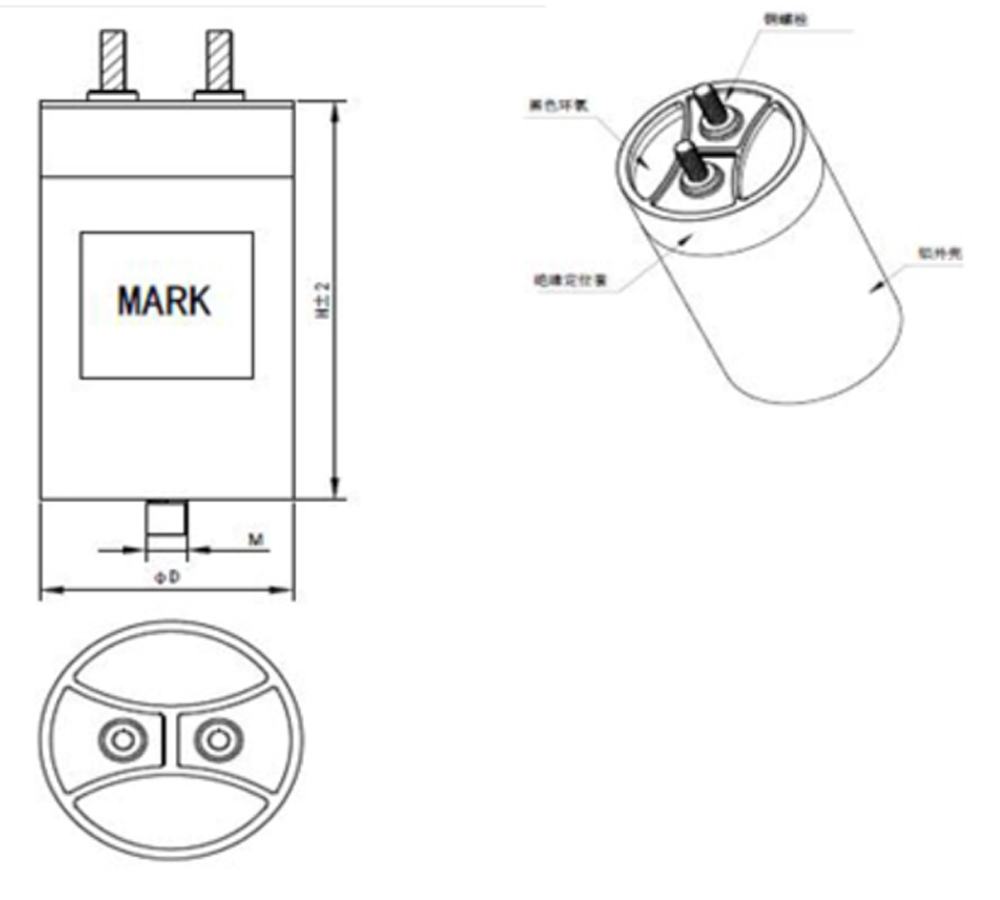

Et (Vdc) Cn (μF) ESR (mΩ) Ls (nH) î (A) Imax(A) 40℃ Imax(A) 50℃ Imax(A) 60℃ Dimension φD(mm) Dimension H(mm) Dimension H1(mm) Poids (Kg)
600 Vdc 480 1,5 45 1560 70 65 55 76 95 101 0,61
650 1,9 50 1560 70 63 53 76 120 126 0,7
780 2.2 55 1550 67 59 50 76 140 146 0,75
880 1,5 50 2110 70 70 60 86 120 126 1
1000 1,8 55 2070 70 65 55 86 136 142 1.1
1100 1.4 40 4110 70 70 64 86 155 161 1.25
1500 1.6 55 2740 70 70 58 100 140 145 1,72
2000 1.1 55 3960 80 80 67 116 140 145 1,75
3000 0,8 50 11200 100 100 100 116 230 235 2.2
800 Vdc 290 1.7 45 1530 69 61 51 76 95 101 0,6
400 2.2 50 1530 66 58 49 76 120 126 0,7
480 2.5 55 1560 63 55 47 76 140 146 0,75
560 1.7 45 2910 70 70 59 76 174 180 1
650 1,5 40 2030 70 62 60 86 155 161 1.25
750 1.6 45 3940 70 70 60 86 174 180 1.3
850 1,8 55 2700 70 66 54 100 140 145 1,68
1000 1.1 45 5230 70 70 70 100 174 179 2.28
1200 1.2 55 3860 80 77 65 116 140 145 1,75
1800 0,8 50 10910 100 100 100 116 230 235 2.8
1100 Vdc 180 2.3 45 1400 59 52 44 76 95 101 0,6
250 3 50 1430 56 50 42 76 120 126 0,7
300 3.5 55 1420 53 47 39 76 140 146 0,75
360 2 45 2800 70 65 55 76 174 180 1
420 2.3 55 2080 65 58 49 86 136 142 1.1
550 2.1 55 2520 70 62 51 100 140 145 1,71
650 1.2 45 4900 70 70 70 100 174 179 2.3
780 0,9 40 6960 100 100 85 116 158 163 2
920 1.1 45 7150 100 96 81 116 174 179 2.2
1200 0,9 50 10710 100 100 100 116 230 235 2.8
1500 Vdc 90 3.3 45 1220 49 44 37 76 95 101 0,6
120 4.4 50 1200 47 41 35 76 120 126 0,7
150 4.9 55 1230 45 39 33 76 140 146 0,75
170 3.3 50 1690 54 48 40 86 120 126 1
200 3 55 1720 57 50 43 86 136 142 1.1
250 2.5 55 2140 64 55 45 100 136 141 1,63
320 1,9 50 3180 68 60 51 116 120 125 1,5
420 1.1 40 6550 100 94 79 116 158 163 2
470 1.3 45 6280 89 79 66 116 174 179 2.2
600 1 50 9200 100 89 75 116 230 235 2.8
2000 Vdc 110 3.5 65 1830 48 42 35 86 140 146 1.05
180 2.1 60 3660 70 61 52 116 120 126 1.6
220 2.3 65 3660 69 60 51 116 140 145 1,85
260 1.1 55 7360 100 93 79 116 174 179 2.3
360 1 55 10200 100 99 81 136 175 180 3.15
500 1.2 60 10100 100 98 80 136 225 230 3.9
610 1 60 10100 100 98 80 136 265 270 4.5
2600 Vdc 63 4.1 65 1730 43 38 32 86 140 146 1.05
100 2.4 60 3370 64 57 48 116 120 126 1.6
120 2.7 65 3310 63 55 47 116 140 145 1,85
140 1.2 55 6570 98 87 73 116 174 179 2.3
200 1,5 60 6750 99 87 73 116 225 230 2,85
280 1.3 60 9590 100 93 76 136 225 230 3.9
340 1,5 60 9380 100 92 76 136 265 270 4.5
3200 Vdc 40 4.9 65 1470 40 35 30 86 140 146 1.05
65 2.4 60 2930 67 59 50 86 225 231 1,65
78 3.1 65 2870 59 52 44 116 140 145 1,8
92 1.3 55 5760 94 83 70 116 174 179 2.3
110 2.5 65 4050 67 58 47 136 140 145 2.45
180 1.4 60 8110 100 89 72 136 225 230 3,85
220 1.6 60 8100 100 88 72 136 265 270 4.45
4000 Vdc 24 4.2 65 1650 42 37 32 86 140 146 1.1
38 2.1 60 3230 70 62 53 86 225 231 1.7
46 2.8 65 3160 61 54 46 116 140 145 1,9
52 2.1 60 4420 71 62 50 136 120 125 2.25
74 1,5 60 6290 96 85 72 116 225 230 3
100 1.3 60 8500 100 90 73 136 225 230 4.05
130 1,5 60 8940 100 91 37 136 265 270 4,65

Avis:

ESR signifie résistance série équivalente ;

Ls signifie auto-inductance ;

î signifie courant d'appel crête à crête ;

Imax signifie le courant maximal autorisé sous différentes températures environnementales ;

Les dimensions ci-dessus peuvent normalement être produites selon les exigences du client.
