Condensateurs de filtrage CA triphasés
Accueil / Produits / Condensateurs à film métallisé / Condensateurs de puissance / Condensateurs de filtrage CA triphasés
  • Condensateurs de filtrage CA triphasés
  • Condensateurs de filtrage CA triphasés

Condensateurs de filtrage CA triphasés

◆Caractéristiques
Excellente auto-guérison
Film de polypropylène métallisé et structure non inductive
Convient pour la correction du facteur de puissance triphasé et le filtre LCL

Contactez-nous
PRÉCÉDENT:Condensateurs automobiles DC-Link de type sec à boîtier plastique SUIVANT:Condensateur de filtre CA pour PCB

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit

• Structure triphasée intégrée avec câblage simplifié : les condensateurs de filtrage triphasés sont intégrés dans un seul boîtier pour réduire les points de connexion, réduire les risques d'erreurs d'installation, simplifier la conception des circuits d'alimentation pour les systèmes d'onduleurs triphasés et économiser de l'espace PCB.
• Structure de film de polypropylène métallisé non inductif : la technologie d’enroulement non inductif est adoptée pour tous les enroulements triphasés. Les paramètres électriques de chaque phase sont très cohérents pour garantir des performances de filtrage triphasé équilibrées.
• Excellente propriété d’auto-guérison : le diélectrique à film métallisé partagé pour trois phases présente une capacité d’auto-guérison. La récupération automatique peut être obtenue en cas de panne partielle d'une seule phase, améliorant ainsi la fiabilité globale du système.
• Structure compacte et densité de puissance élevée : le boîtier triphasé en un réduit considérablement le volume occupé, adapté aux onduleurs compacts avec des exigences de densité de puissance élevées.

◆ Points de vente principaux

• Précisément adapté à la correction du facteur de puissance triphasé (PFC) : optimisé spécifiquement pour les circuits PFC triphasés. Il permet d'atteindre un facteur de puissance proche de 1 du côté de l'alimentation triphasée et réduit la perte de puissance réactive.
• Parfaitement compatible avec les applications de filtres LCL : un composant de condensateur idéal pour les topologies de filtres LCL triphasés, permettant aux onduleurs connectés au réseau de répondre aux normes d'injection d'harmoniques du réseau.
• Cohérence élevée et forte interchangeabilité : l’écart de capacité des trois phases est contrôlé dans des tolérances serrées avec une cohérence favorable d’un lot à l’autre.
• Large couverture de classe de tension : plusieurs tensions nominales CA sont disponibles pour satisfaire aux exigences de divers systèmes d'onduleurs.

◆ Principales applications

• Filtrage LCL pour onduleurs photovoltaïques triphasés raccordés au réseau
• Filtrage de sortie CA pour convertisseurs de fréquence triphasés
• Filtrage de sortie de l'onduleur pour UPS triphasé
• Circuits triphasés de correction du facteur de puissance (PFC)
• Filtre de puissance actif triphasé (APF)
Norme de référence GB/T 17702 IEC61701 Option : GB/T 12747 (IEC 60831)
Surtension 1.1 Urms jusqu'à 8h par jour
1h15 Urms jusqu'à 30 minutes par jour
1,2 Urms pendant 5 min ou 1,3 Urms pendant 1 min au cours de la vie 200 fois
Plage de température de fonctionnement (Hotspot) -40℃~70℃
Tension RMS nominale (Urms) 230Vac~850Vac
Fréquence nominale 50/60 Hz
Capacité Cn 8μF~330μF

Tolérance de capacité ±5%,±10%
Connexion interne Triangle de connexion (△)
Température de stockage -40℃~70℃
Cas Boîte en aluminium
Résistant à la tension TT : 2,15 ms (Vac) (10 s)
TC:2000+2Un（Vac）（10S）(min 3000Vac)
 Résistance à l'isolation (IR×Cn) ≥3000S（20℃,100Vdc,1min）
Facteur de dissipation (diélectrique) ≤0,02 %（50 Hz,20℃）
Rembourrage interne Huile (sans PCB)
Durée de vie prévue △C/C≤5 % après 100 000 heures dans des conditions nominales à 50℃
Position de montage Vertical
Couple maximal d'installation 10Nm（M12）
Couple maximal des bornes 2,0 Nm（M5）；3,0 Nm（M6）
Collation Refroidi par air naturel ou refroidi par force
Altitude maximale autorisée 2000m



Urms=230Vac

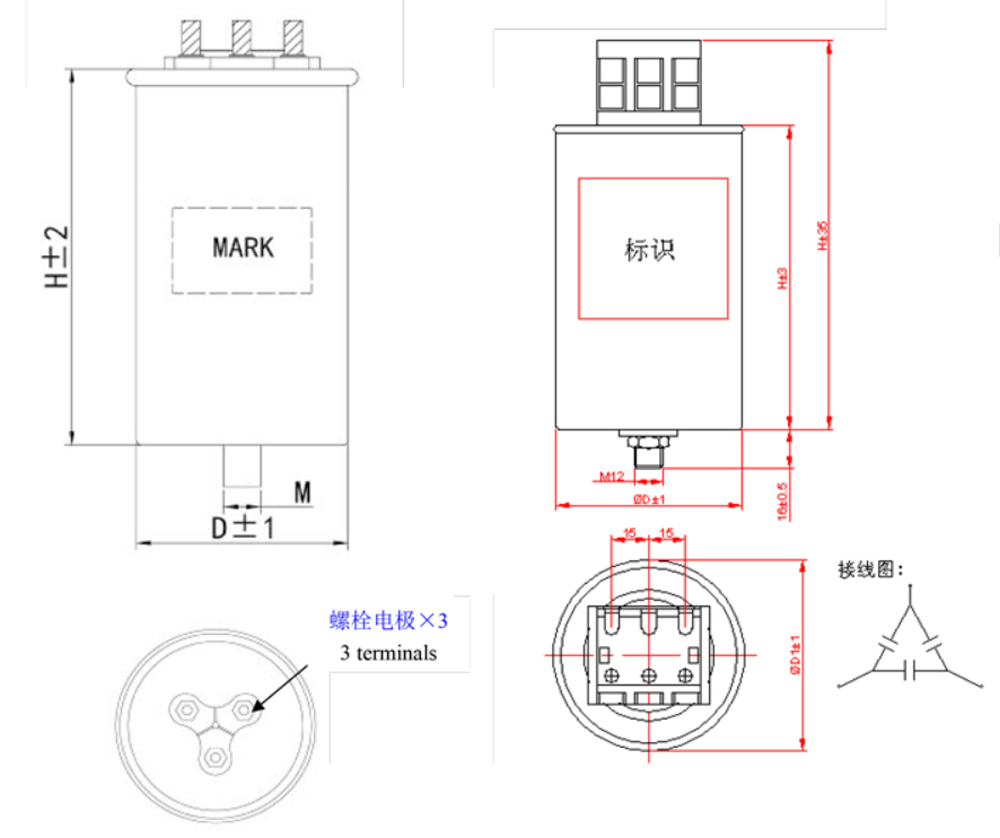

Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×84 76 200 3×1,5 100 4.5 3×34 1.6 4.8 1.1
3×105 76 230 3×1,6 120 4 3×36 1,5 4.5 1.2
3×160 86 230 3×1.2 120 3.5 3×43 2.3 6,9 1.6
3×250 116 200 3×0,8 110 3.1 3×53 3 9 2.4
3×330 116 230 3×0,9 130 2.7 3×54 4.8 14.3 2.8

Urms=550Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×19 76 170 3×1,0 110 5.1 3×32 1 2.9 1
3×23 86 170 3×0,9 110 4.8 3×35 1.2 3.6 1.2
3×39 96 200 3×0,9 110 3.9 3×40 1.4 4.3 1.7
3×48 96 230 3×1,0 120 3.5 3×42 1.3 4 1,9
3×100 136 220 3×0,6 100 2.8 3×47 2.6 7,9 3.8

Urms=690Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×33,5 116 170 3×0,8 110 3.5 3×42 1.6 4.9 2.2
3×38 116 170 3×0,8 110 3.5 3×42 1.6 4.9 2.2

Urms=760Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×8 76 170 3×1.3 110 5.6 3×24 0,6 1.7 1
3×10 86 170 3×1.1 110 5.2 3×27 0,7 2 1
3×33 106 230 3×1,0 130 3 3×41 1.2 3.5 2.3
3×49 136 230 3×0,9 130 2.7 3×43 1,9 5.7 3.7

Avis:
Les tailles ci-dessus sont normales ; d'autres dimensions peuvent être produites selon les demandes du client.
“Rth” entre le point chaud et l'environnement ambiant dans des conditions de refroidissement naturelles.

Imax est calculé en fonction de Rs, Rth et de la température ambiante, mais Imax ne doit pas dépasser la résistance maximale au courant du terminal. Recommander que la température la plus chaude ne dépasse pas 70℃ ; mesures de refroidissement forcé si nécessaire.
Connexion du câble d'alimentation
Gardez suffisamment d’espace sur le dessus des condensateurs et ne fixez aucun composant de montage en haut. Le câble de connexion doit être de type flexible et maintenu mou ; n'utilisez pas de câble à noyau dur.
La section transversale maximale du câble est de 16 mm ²selon le résultat réel, il faut choisir le câble approprié
Pour les condensateurs connectés en parallèle, chaque condensateur doit utiliser des fils conducteurs indépendants. Si vous avez un autre moyen de connexion, veuillez nous contacter.
