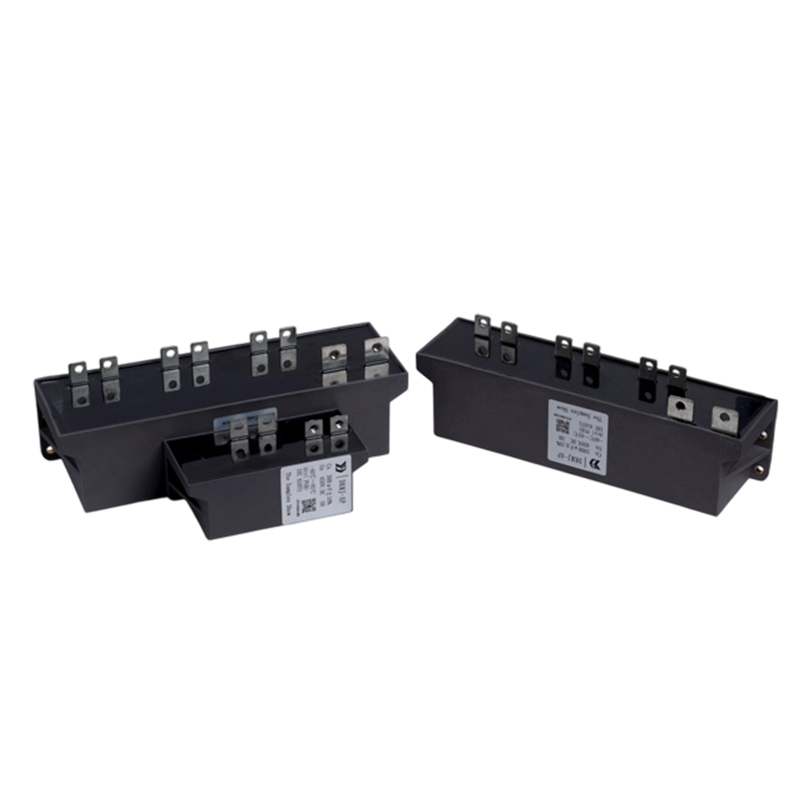

Condensateurs automobiles DC-Link de type sec à boîtier plastique
Accueil / Produits / Condensateurs à film métallisé / Condensateurs de puissance / Condensateurs automobiles DC-Link de type sec à boîtier plastique
  • Condensateurs automobiles DC-Link de type sec à boîtier plastique
  • Condensateurs automobiles DC-Link de type sec à boîtier plastique
  • Condensateurs automobiles DC-Link de type sec à boîtier plastique
  • Condensateurs automobiles DC-Link de type sec à boîtier plastique

Condensateurs automobiles DC-Link de type sec à boîtier plastique

◆Caractéristiques
Utilisé dans les circuits DC-Link, peut remplacer un condensateur électrolytique
Faible ESR, capacités de gestion du courant d'ondulation élevées
Faible Ls
Fonction d'auto-guérison
Longue durée de vie
Boîte en plastique, remplissage en résine

◆Applications
VE ou HEV
Onduleurs d'énergie éolienne et solaire
Soudeurs, ascenseurs et systèmes de commande de moteurs

Contactez-nous
PRÉCÉDENT:Condensateurs de filtre CA remplis d'huile SUIVANT:Condensateurs de filtrage CA triphasés

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit
• Spécialement conçu pour les bus CC de véhicules à énergie nouvelle : profondément optimisé pour les exigences de filtrage des bus CC haute tension dans les véhicules électriques à batterie (BEV) et les véhicules électriques hybrides (HEV), capable de remplacer directement les condensateurs électrolytiques en aluminium de grande capacité par une conception non polarisée qui élimine complètement le risque de fuite d'électrolyte
• Résistance série équivalente (ESR) extrêmement faible : les valeurs ESR nettement inférieures à celles des condensateurs électrolytiques entraînent une augmentation minimale de la température sous des courants d'ondulation haute fréquence, prenant en charge des amplitudes de courant d'ondulation plus élevées et réduisant les pertes de commutation de l'onduleur
• Inductance série équivalente faible (Ls) : la structure d'enroulement non inductive minimise l'inductance parasite, supprimant les oscillations haute fréquence et les pics de tension pour protéger les dispositifs IGBT/MOSFET à semi-conducteurs de puissance des dommages causés par les surtensions
• Excellentes performances d'auto-guérison : la caractéristique d'auto-guérison du film métallisé gère les événements de surtension occasionnels, conformément aux exigences de fiabilité élevées des applications automobiles
• Boîtier en plastique avec remplissage en résine : conception légère avec résistance aux vibrations et aux intempéries, s'adaptant aux environnements de vibrations et de températures difficiles des châssis automobiles et des compartiments moteur

◆ Points de vente clés

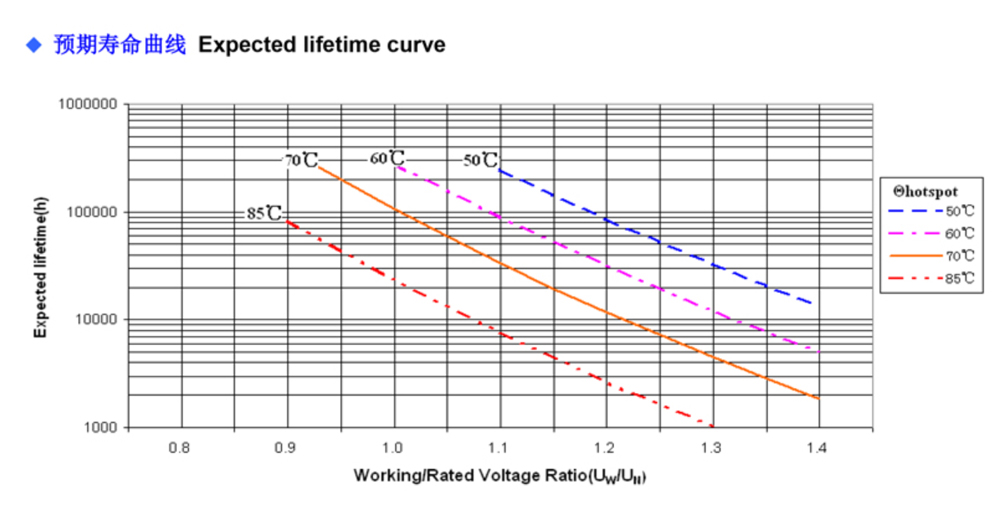

• Exigences de durée de vie du véhicule correspondant à la longue durée de vie : objectif de durée de vie de conception dépassant 15 ans/500 000 km dans des conditions de fonctionnement automobile, dépassant de loin les condensateurs électrolytiques
• Validation de la qualité de qualité AEC-Q200 : validée par rapport aux normes de fiabilité de l'électronique automobile, adaptée à l'adoption directe par les constructeurs automobiles OEM
• Prend en charge le développement personnalisé : la capacité, la tension, les dimensions de montage et les interfaces de connecteur peuvent être personnalisées en fonction des paramètres du constructeur du véhicule
• Adaptabilité multi-énergie : également applicable aux onduleurs de production d'énergie éolienne et solaire et aux alimentations des onduleurs des équipements de soudage"

◆ Primaire Applications
• Filtrage de bus CC pour les onduleurs principaux des véhicules électriques à batterie (BEV) et des véhicules électriques hybrides (HEV/PHEV)
• Filtrage CC pour chargeurs embarqués (OBC)
• Onduleurs de production d'énergie éolienne et solaire
• Convertisseurs de fréquence d'entraînement d'ascenseur et de moteur
• Alimentations à onduleur pour équipements de soudage industriel

Norme de référence GB/T 17702, CEI 61071
Catégorie climatique 40/85/56
Température de fonctionnement -40～85℃（Θhs ≤ 85℃）
Température de stockage -40～85℃
Plage de tension 600 Vdc～1500 Vdc
Plage de capacité 35 μF ~ 600 μF
Tolérance de capacité ±5%; ±10%
Tension d'essai entre TT 1,5 Un (10 s, 20±5℃)
Tension d'essai entre TC 3Kvac (60 s, 50 Hz, 20±5℃)
 tgδ 0,0002
IR×Cn ≥5 000 s (20℃, 100 Vdc, 1 min)
Surtension 1,1 Un (30 % de la durée de charge)
1,15 Un (30 min/jour)
1,2 Un (5 min/jour)
1,3 Un (1 min/jour)
1,5 Un (30 ms par fois, 1 000 fois au cours de la vie)
Max.Altitude pendant le fonctionnement 2000m
Couple max. des bornes M5 : 2,5 Nm ; M8 : 6 Nm
Couple max. d'installation 3Nm
Installation N'importe quelle direction
Taux d'échec 50 FIT


Norme de référence CEI 61071
Catégorie climatique 40/1085/56
 Température de fonctionnement -40～105℃（Θhs ≤ 105℃）
Θhs = 85℃~105℃ : facteur décroissant 1,5 % par ℃ pour Undc
Température de stockage -40～105℃
Plage de tension 450 Vdc～900 Vdc
Plage de capacité 47 μF ~ 600 μF
Tolérance de capacité ±5%; ±10%
Tension d'essai entre TT 1,5 Un (10 s, 20±5℃)
Tension d'essai entre TC 3Kvac (60 s, 50 Hz, 20±5℃)
tgδ 0,0002
IR×Cn 5 000 s (20℃, 100 Vdc, 1 min)
Surtension 1,1 Un (30 % de la durée de charge)
1,15 Un (30 min/jour)
1,2 Un (5 min/jour)
1,3 Un (1 min/jour)
1,5 Un (30 ms par fois, 1 000 fois au cours de la vie)
Max.Altitude pendant le fonctionnement 2000m
Couple max. des bornes M5 : 2,5 Nm ; M8 : 6 Nm
Couple max. d'installation 3Nm
Installation N'importe quelle direction
Taux d'échec 50 FIT

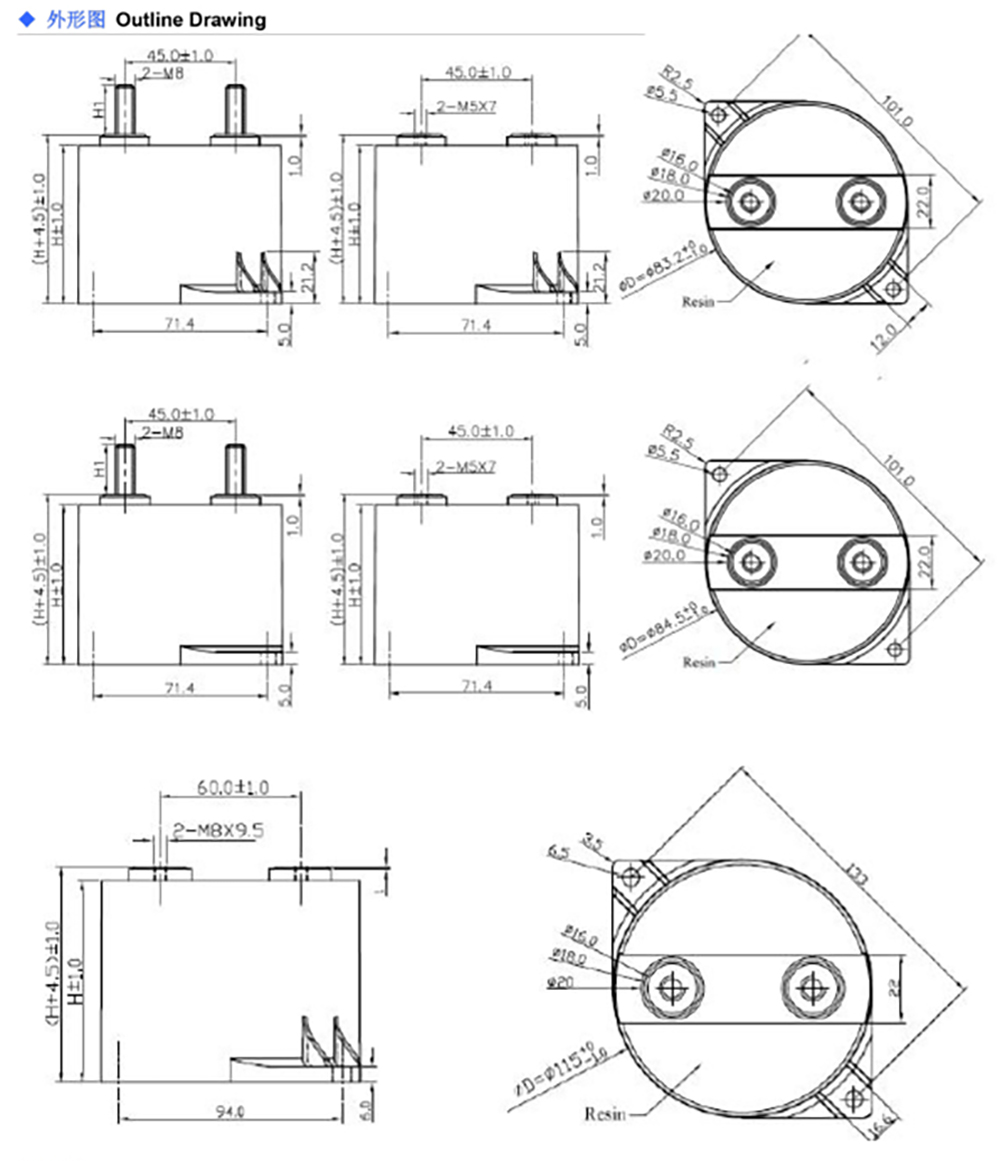

Un(Vdc) Cn(μF) ESR(mΩ) L(nH) Rth(K/W) I(A) Imax(A)-55℃ Imax(A)-60℃ Dimension
φD		 Dimension
H		 Poids moyen (kg)
600 170 0,8 25 6.8 2051 74 60 84,5 41 0,35
260 0,9 32 5.3 2193 79 64 84,5 50 0,4
380 1 40 5 2135 77 63 84,5 65 0,48
380 1 40 5.2 2135 76 62 83.2 65 0,47
600 1.1 40 3.4 3791 89 73 115 64 0,9
800 100 0,9 25 6.8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.2 2123 72 59 83.2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
900 100 0,9 25 6.8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.3 2123 72 59 83,2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
1100 66 1.2 25 6.8 1828 60 49 84,5 41 0,35
100 1.3 32 5.3 1936 66 53 84,5 50 0,4
140 1,5 40 5 1805 63 51 84,5 65 0,48
140 1,5 40 5.2 1805 62 50 83,2 65 0,47
190 1.7 45 4.6 2003 61 50 84,5 76 0,55
150 1,5 45 4.6 1861 65 53 84,5 76 0,55
230 1.4 40 3.4 3333 79 64 115 64 0,9
1300 47 1.3 25 6.8 1780 58 47 84,5 41 0,35
70 1.4 32 5.3 1853 63 51 84,5 50 0,4
100 1,8 40 5 1763 57 47 84,5 65 0,48
100 1,8 40 5.2 1763 56 46 83,2 65 0,47
130 1,9 45 4.6 1874 58 47 84,5 76 0,55
160 1.6 40 3.4 3170 74 60 115 64 0,9
1400 40 1.3 25 6.8 1742 58 47 84,5 41 0,35
56 1,5 32 5.3 1735 61 50 84,5 50 0,4
86 1,8 40 5 1743 57 47 84,5 65 0,48
86 1,8 40 5.2 1743 56 46 83,2 65 0,47
110 1,9 45 4.6 1823 58 47 84,5 76 0,55
130 1.7 40 3.4 2961 72 58 115 64 0,9
1500 35 1.4 25 6.8 1198 56 45 84,5 41 0,35
50 1.6 32 5.3 1636 59 48 84,5 50 0,4
76 1,9 40 5 1656 56 45 84,5 65 0,48
76 1,9 40 5.2 1656 55 45 83,2 65 0,47
95 2.1 45 4.6 1692 55 45 84,5 76 0,55
110 1,8 40 3.4 2693 70 57 115 64 0,9
ONU(Vdc) CN(μF) ESR(mΩ) L(nH) Rth(K/W) I(A) Imax(A)-60℃ Imax(A)-85℃ Dimension
φD		 Dimension
H		 Poids moyen (kg)
450 170 0,7 25 6.8 2414 92 65 84,5 41 0,35
260 0,9 32 5.3 2240 97 65 84,5 50 0,4
380 1 40 5 2195 95 63 84,5 65 0,48
380 1 40 5.2 2195 93 62 83,2 65 0,47
600 1 40 3.4 3955 100 76 115 64 0,9
600 100 0,8 25 6.8 2164 88 58 84,5 41 0,35
150 1 32 5.3 2244 89 59 84,5 50 0,4
220 1.1 40 5 2169 89 59 84,5 65 0,48
220 1.1 40 5.2 2169 87 58 83,2 65 0,47
350 1 40 3.4 3879 100 76 115 64 0,9
800 66 0,8 25 6.8 1907 91 61 84,5 41 0,35
100 1.1 32 5.3 1998 88 59 84,5 50 0,4
140 1.3 40 5 1843 83 55 84,5 65 0,48
140 1.3 40 5.2 1843 82 54 83,2 65 0,47
230 1.1 40 3.4 3404 100 73 115 64 0,9
900 47 1 25 6.8 1620 78 52 84,5 41 0,35
70 1.2 32 5.3 1688 84 56 84,5 50 0,4
100 1.3 40 5 1570 83 55 84,5 65 0,48
100 1.3 40 5.2 1570 81 54 83,2 65 0,47
160 1.2 40 3.4 2824 99 70 115 64 0,9






Norme de référence IEC 61071, AEC Q200D
Température de fonctionnement -40～105℃（hotpot）
Température de stockage -40～105℃
Tension nominale 450 Vdc
Capacité nominale 1000μF
Tolérance de capacité ±10%
Tension d'essai entre TT 675 Vdc (10 s, 20±5℃)
 Tension d'essai entre TC 3Kvac (10 s, 50 Hz, 20±5℃)
tgδ 0,0002
IR×Cn ≥10 000 s (20℃, 100 Vdc, 1 min)
Surtension 1,1 Un (30 % de la durée de charge)
1,15 Un (30 min/jour)
1,2 Un (5 min/jour)
1,3 Un (1 min/jour)
1,5 Un (30 ms par fois, 1 000 fois au cours de la vie)
Courant d'ondulation maximal Irms 170A (@80℃)
200A (@80℃)
240A (≤60s)
 Î 5 000 A
Îs 15 000 A (≤30 ms par fois, pas plus de 1 000 fois)
ESR ≤0,40 mΩ@10 kHz
Ls ≤15nH
Installation N'importe quelle direction
Taux d'échec 50 FIT
