Condensateur de film en polypropylène métallisé avec filtre CC pour PCB
Accueil / Produits / Condensateurs à film métallisé / Condensateurs de puissance / Condensateur de film en polypropylène métallisé avec filtre CC pour PCB
  • Condensateur de film en polypropylène métallisé avec filtre CC pour PCB
  • Condensateur de film en polypropylène métallisé avec filtre CC pour PCB

Condensateur de film en polypropylène métallisé avec filtre CC pour PCB

◆Caractéristiques
Film de polypropylène métallisé et structure non inductive
Performances électriques fiables
Boîtier en plastique (UL94-VO) rempli de résine époxy
Applications de filtrage DC hautes performances
(c'est-à-dire alimentations industrielles et haut de gamme, onduleurs solaires)

Contactez-nous
PRÉCÉDENT:Condensateur de filtre CA pour PCB SUIVANT:Condensateurs de puissance de protection contre la surtension de type carré YGBCMF

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous

◆ Avantages du produit
• Structure non inductive pour des performances haute fréquence exceptionnelles : le film de polypropylène métallisé avec enroulement non inductif atteint une inductance série équivalente (ESL) extrêmement faible, supprimant efficacement l'ondulation de tension dans les applications de filtre CC haute fréquence et améliorant considérablement la qualité de sortie de puissance
• Boîtier en plastique avec encapsulation en résine époxy : le boîtier en plastique ignifuge UL94-V0 avec étanchéité complète en résine époxy offre une protection résistante à l'humidité, aux vibrations et à la corrosion pour un fonctionnement fiable dans des environnements industriels difficiles
• Remplacement direct des condensateurs électrolytiques : peut remplacer directement les condensateurs électrolytiques en aluminium dans les circuits de filtrage CC — non polarisé, sans électrolyte liquide, aucun risque de dessèchement de l'électrolyte, avec une durée de vie dépassant de loin celle des condensateurs électrolytiques
• Conception compatible PCB : le pas de fil standard pour la soudure directe des PCB simplifie la conception des circuits et améliore la fiabilité globale du système

◆ Points de vente clés
• Filtrage CC haute performance : spécialement conçu pour les alimentations industrielles, les convertisseurs de fréquence et les onduleurs solaires avec des performances de filtrage stables et une forte capacité de suppression des ondulations
• Propriété d'auto-guérison pour une stabilité à long terme : la caractéristique d'auto-guérison du film métallisé gère efficacement les événements de surtension occasionnels, garantissant ainsi une sécurité de fonctionnement à long terme
• Large niveau de température : répond aux exigences de fonctionnement de qualité industrielle de -40°C à +105°C
• Conforme RoHS : les matériaux sans plomb et sans halogène répondent aux normes environnementales internationales

◆ Applications principales
• Filtrage de bus CC pour les alimentations à découpage industrielles
• Filtrage côté courant continu pour onduleurs solaires photovoltaïques
• Découplage et filtrage côté DC des convertisseurs de fréquence
• Alimentations sans interruption UPS haut de gamme
• Alimentations médicales et filtrage de puissance des instruments de précision

Norme de référence GB/T 17702 IEC61701
Catégorie climatique 40/85/56
Température de fonctionnement （cas） -40℃~105℃（+85℃ à +105℃ : facteur décroissant 1,35 % par ℃ pour Un.85℃）
Tension nominale Un, 85°C 500 Vdc, 600 Vdc, 800 Vdc, 900 Vdc, 1000 Vdc, 1100 Vdc, 1200 Vdc
Tolérance de capacité J(±5%), K（±10%）
Résistant à la tension 1,5 Un（10S）
Résistance à l'isolation (IR×Cn） ≥10 000 s （20℃, 100 Vdc, 1 min）
Ls ＜1 nH par mm d'espacement des fils
Courant de crête maximal Ip (A) Ip=C*dv/dt
Durée de vie prévue 100 000 heures à Un, θhs=70℃



Un 85℃ : 500 Vdc
Cn

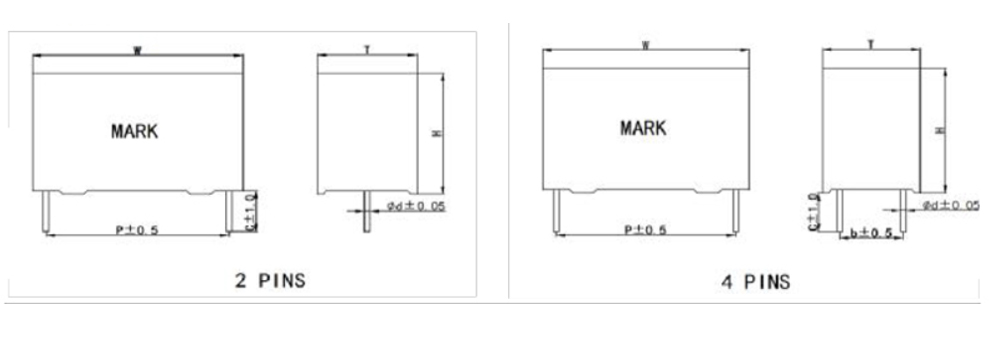

(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg ?? × (10⁻⁴) ESR
@10 kHz (mACH)		 Imax(A)
1 kHz 10 kHz
5ÈME 32 20 11ÈME 27,5 - 0,8 65 10 100 8,5 5ÈME
10 32 24,5 15ème 27,5 - 0,8 65 10 100 7,5 6,5
30 42 40 20 37,5 10.2 1 30 15ème 150 5ÈME 14,5
50 41 43 28E 37,5 12.7 1.2 30 15ème 150 4ÈME 16e
80 57 43,5 29,5 52,5 20.3 1.2 15ème 35 350 5ÈME 16,5
100 57 50 35 52,5 20.3 1.2 15ème 35 350 4ÈME 18E
110 57 50 35 52,5 20.3 1.2 15ème 35 350 4ÈME 19ÈME

Un 85℃ : 600 Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg ?? × (10⁻⁴) ESR
@10 kHz (mACH)		 Imax(A)
1 kHz 10 kHz
2 32 18E 9ÈME 27,5 - 0,8 65 11ÈME 100 47,8 2.8
5ÈME 32 22 13ÈME 27,5 - 0,8 65 11ÈME 100 19.1 6,9
10 32 30 16e 27,5 - 0,8 65 11ÈME 100 11.1 11,8
15ème 32 37 22 27,5 10.2 0,8 65 11ÈME 100 7.4 17,8
20 42 40 20 37,5 10.2 1 30 20 175 9,8 12.3
30 42 44 24ÈME 37,5 12.7 1 30 20 175 6,5 18,5
40 42 45 30 37,5 20.3 1.2 30 20 175 5.2 23
55 42 50 35 37,5 20.3 1.2 30 20 175 3.8 31,6
70 42 55 40 37,5 20.3 1.2 30 20 175 3 35
85 42 60 45 37,5 20.3 1.2 30 20 175 2.5 35
40 57 45 25 52,5 12.7 1.2 15ème 36 350 9,8 12.3
55 57 43,5 29,5 52,5 12.7 1.2 15ème 36 350 7.1 16,9
70 57 50 35 52,5 20.3 1.2 15ème 36 350 5.6 21,5
85 57 55 45 52,5 20.3 1.2 15ème 36 350 4.8 25.1
100 57 55 45 52,5 20.3 1.2 15ème 36 350 4.2 28,7
140 57 65 45 52,5 20.3 1.2 15ème 36 350 3 35

Un 85℃ : 800 Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg ?? × (10⁻⁴) ESR
@10 kHz (mACH)		 Imax(A)
1 kHz 10 kHz
2 32 18E 9ÈME 27,5 - 0,8 65 10 95 45,4 2.9
5ÈME 32 24,5 15ème 27,5 - 0,8 65 10 95 18.2 7.3
10 32 37 22 37,5 - 0,8 65 10 95 11ÈME 12ÈME
14ÈME 32 37 22 27,5 - 0,8 65 10 95 8.2 12ÈME
10 41 33,5 18,5 37,5 - 1 30 18E 160 17,8 6.7
15ème 42 40 20 37,5 10.2 1 30 18E 160 11,9 10.1
20 42 44 24ÈME 37,5 12.7 1 30 18E 160 8,9 13,5
25 42 44 24ÈME 37,5 12.7 1 30 18E 160 7.1 16,8
35 42 50 35 37,5 20.3 1.2 30 18E 160 4.8 25.1
50 42 55 40 37,5 20.3 1.2 30 18E 160 3.8 31.4
65 42 60 45 37,5 20.3 1.2 30 18E 160 2.9 35
25 57 45 25 52,5 12.7 1.2 15ème 33 320 14.3 8.4
35 57 45 25 52,5 12.7 1.2 15ème 33 320 10.2 11,8
50 57 50 35 52,5 12.7 1.2 15ème 33 320 7.1 16,8
65 57 55 45 52,5 20.3 1.2 15ème 33 320 5.5 21,9
100 57 65 45 52,5 20.3 1.2 15ème 33 320 3.8 31.4
110 57 65 45 52,5 20.3 1.2 15ème 33 320 3.5 34,5

Un 85℃ : 900 Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg ?? × (10⁻⁴) ESR
@10 kHz (mACH)		 Imax(A)
1 kHz 10 kHz
1 32 18E 9ÈME 27,5 - 0,8 70 9ÈME 90 86 1,5
5ÈME 32 22 13ÈME 27,5 - 0,8 70 9ÈME 90 28,7 4.6
10 32 37 22 37,5 - -0,8 70 9ÈME 90 12ÈME 12.2
10 42 40 20 37,5 10.2 1 35 17ÈME 150 16,7 7.2
20 42 44 24ÈME 37,5 12.7 1 35 17ÈME 150 8.4 14.4
35 42 55 40 37,5 20.3 1.2 35 17ÈME 150 5.1 23.4
50 42 60 45 37,5 20.3 1.2 35 17ÈME 150 3.6 33,5
15ème 57 45 25 52,5 10.2 1.2 15ème 31 300 16,7 7.2
20 57 45 25 52,5 12.7 1.2 15ème 31 300 16,7 7.2
35 57 43,5 29,5 52,5 12.7 1.2 15ème 31 300 9.6 12.6
50 57 50 35 52,5 20.3 1.2 15ème 31 300 6.7 17,9
65 57 55 45 52,5 20.3 1.2 15ème 31 300 5.1 23.3
85 57 65 45 52,5 20.3 1.2 15ème 31 300 4.2 28,5

Un 85℃ : 1000 Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg ?? × (10⁻⁴) ESR
@10 kHz (mACH)		 Imax(A)
1 kHz 10 kHz
1 32 18E 9ÈME 27,5 - 0,8 75 8ÈME 80 76,4 1.7
5ÈME 32 30 16e 27,5 - 0,8 75 8ÈME 80 15.3 8.6
8ÈME 32 37 22 27,5 12.7 0,8 75 8ÈME 80 10 13.3
5ÈME 41 30 16e 37,5 - 1 37 15ème 140 31.2 3.8
8ÈME 41 33 18E 37,5 - 1 37 15ème 140 19,5 6.2
10 42 40 20 37,5 - 1 37 15ème 140 15,6 6.7
30 42 55 40 37,5 20.3 1.2 37 15ème 140 5.2 23.1
40 42 60 45 37,5 20.3 1.2 37 15ème 140 4.2 28,7
15ème 57 45 25 52,5 12.7 1.2 17ÈME 28E 280 20,8 20,8
35 57 50 35 52,5 20.3 1.2 17ÈME 28E 280 8,9 13,5
55 57 55 45 52,5 20.3 1.2 17ÈME 28E 280 5.2 21.1
70 57 65 45 52,5 20.3 1.2 17ÈME 28E 280 4.5 26
