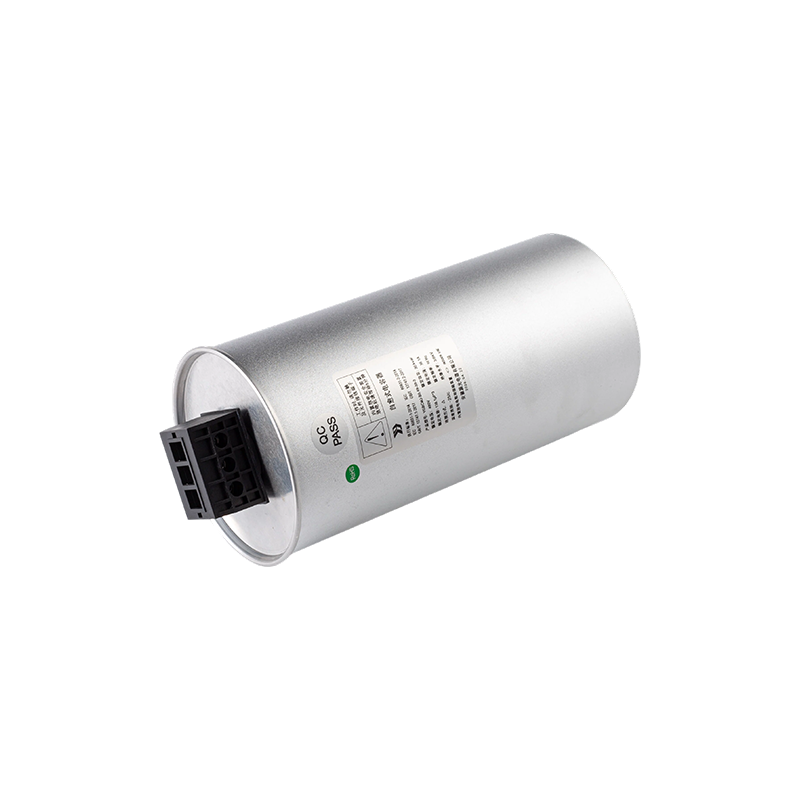

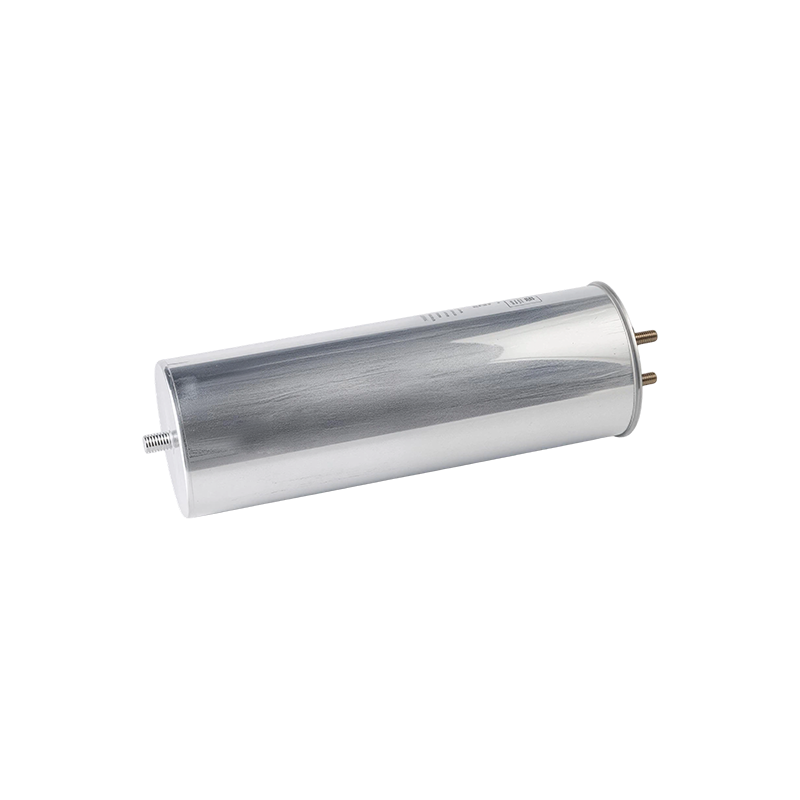

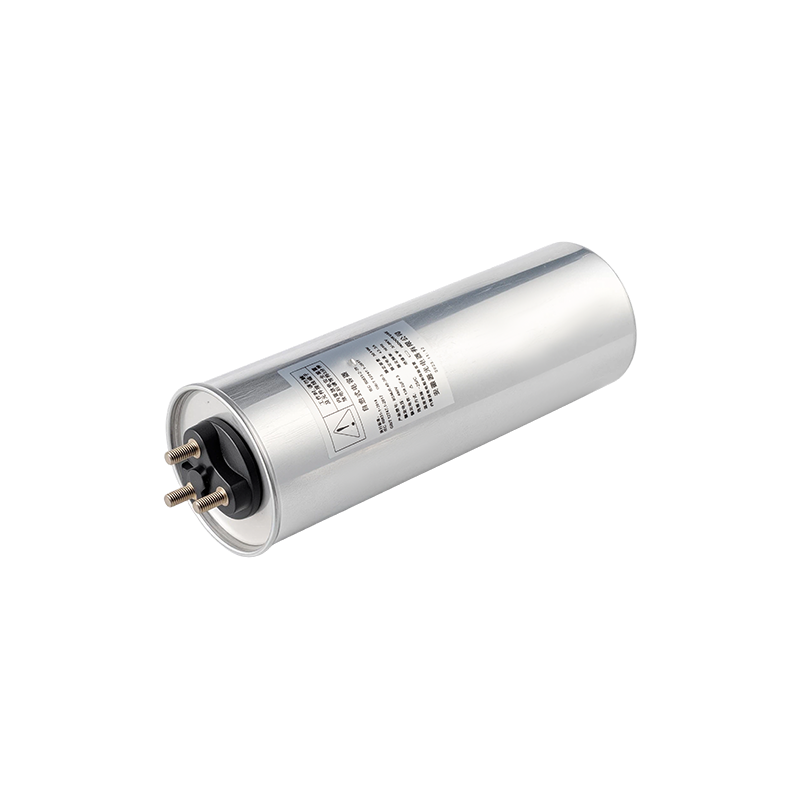

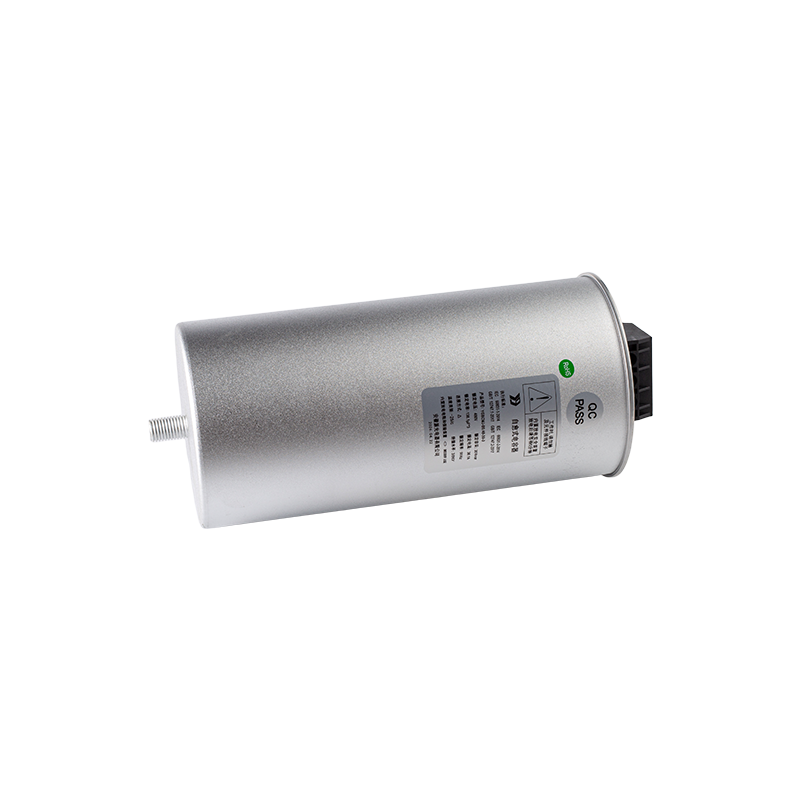

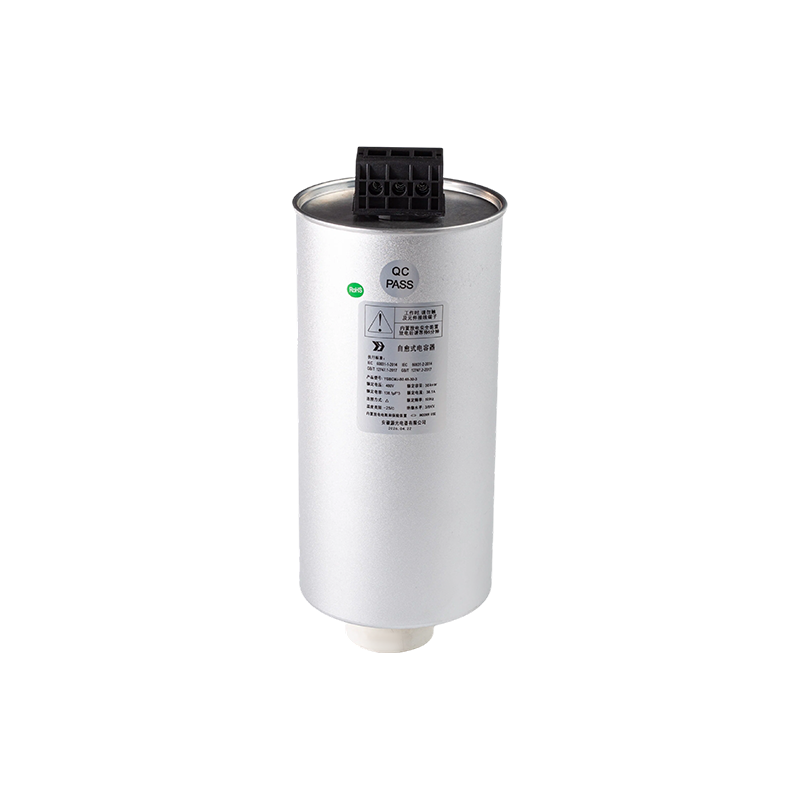

Condensateurs de puissance de dérivation basse tension de type cylindrique standard PFC à boîtier aluminium

◆ Caractéristiques
Utilisé dans les circuits de filtrage basse tension CA
Dispositif de protection de sécurité contre les surpressions
Propriété auto-guérissante
Technologie de coupe d'ondes pour courant d'appel élevé
Faible facteur de perte et longue durée de vie


◆ Applications
Correction du facteur de puissance
Batterie de condensateurs à compensation automatique
Peut former un circuit de filtrage avec inductance

Contactez-nous
PRÉCÉDENT:Condensateurs d’amortissement pour IGBT SUIVANT:Condensateurs de puissance carrés triphasés basse tension standard PFC

Catégorie de produit

  • Détails du produit
  • FAQ
  • Contactez-nous
Norme de référence GB/T 12747, CEI 60831
Catégorie climatique 40/85/56
Température de fonctionnement -25～55℃
Température de stockage -40～85℃
Plage de tension 230 Vac～525 Vac, peut jusqu'à 2000 Vac
Plage de capacité Voir ci-joint
Tolérance de capacité ±5%;±10%
Tension d'essai entre TT 2.15Un(10s,20±5℃)
Tension d'essai entre TC 3KVac ou √2Un+1KVac qui est plus élevé (10s,20±5℃)
tgδ ≤0,001(20±5℃)
Max. Tension autorisée 1,1Un
Max. Courant autorisé 1,3 po
Max.Altitude pendant le fonctionnement 2000m
Couple max. des bornes M6:5Nm; M8:6Nm; M10:8Nm
Couple max. d'installation 10Nm

Type Tension
V		 50 Hz 60 Hz Capacité
μF		 Dimension
D*H mm
Sortie kvar Courant A Sortie kvar Courant A
Tension nominale de 250 VCA, 50/60 Hz 250 VCA, 50/60 Hz
BKMJLK0.25-5-3 250 5 11,5 6 13,9 254,8 Φ76*167
BKMJLK0.25-10-3 250 10 23.1 12 27,7 509,6 Φ76*233
BKMJLK0.25-15-3 250 15 34,6 18 41,6 764,3 Φ86*248
BKMJLK0.25-20-3 250 20 46.2 24 55,4 1019.1 Φ86*353
BKMJLK0.25-25-3 250 25 57,7 30 69,3 1273,9 Φ96*353
BKMJLK0.25-30-3 250 30 69,3 36 83.1 1528,7 Φ106*353

Type Tension
V		 50 Hz 60 Hz Capacité
μF		 Dimension
D*H mm
Sortie kvar Courant A Sortie kvar Courant A
Tension nominale de 400 VCA, 50/60 Hz 400 VCA, 50/60 Hz
BKMJLK0.4-10-3 400 10 14.4 12 17.3 157,3 Φ76*203
BKMJLK0.4-15-3 400 15 21,7 18 26 236 Φ76*248
BKMJLK0.4-20-3 400 20 28,9 24 34,6 314,5 Φ86*248
BKMJLK0.4-25-3 400 25 36.1 30 43.3 393,2 Φ96*278
BKMJLK0.4-30-3 400 30 43.3 36 52 471,8 Φ106*278
BKMJLK0.4-35-3 400 35 50,5 42 60,6 550,4 Φ116*278
BKMJLK0.4-40-3 400 40 57,7 48 69,3 629.1 Φ126*278
BKMJLK0.4-50-3 400 50 72.2 60 86,6 995,2 Φ136*278
Tension nominale de 450 VCA, 50/60 Hz 450 VCA, 50/60 Hz
BKMJLK0,45-10-3 450 10 12,8 12 15.4 168,5 Φ76*233
BKMJLK0,45-15-3 450 15 19.2 18 23.1 231,7 Φ76*248
BKMJLK0,45-20-3 450 20 25,7 24 30,8 308,9 Φ86*248
BKMJLK0,45-25-3 450 25 32.1 30 38,5 340,3 Φ96*278
BKMJLK0.45-30-3 450 30 38,5 36 46.2 408,3 Φ106*278
BKMJLK0,45-35-3 450 35 44,9 42 53,9 476,4 Φ106*278
BKMJLK0,45-40-3 450 40 51.3 48 61,6 566,8 Φ116*278
BKMJLK0,45-50-3 450 50 64.2 60 77 708,5 Φ126*278
Tension nominale de 480 VCA, 50/60 Hz 480 VCA, 50/60 Hz
BKMJLK0.48-10-3 480 10 12 12 14.4 169,2 Φ76*233
BKMJLK0.48-15-3 480 15 18 18 21,7 196,7 Φ76*278
BKMJLK0.48-20-3 480 20 24.1 24 28,9 262,2 Φ86*278
BKMJLK0.48-25-3 480 25 30.1 30 36.1 327,8 Φ96*278
BKMJLK0.48-30-3 480 30 36.1 36 43.3 408 Φ106*278
BKMJLK0.48-35-3 480 35 42.1 42 50,5 487,5 Φ116*278
BKMJLK0.48-40-3 480 40 48.1 48 57,7 590 Φ126*278
BKMJLK0.48-50-3 480 50 60.1 60 72.2 721.1 Φ136*278
Tension nominale de 525 VCA, 50/60 Hz 525 VCA, 50/60 Hz
BKMJLK0.525-10-3 525 10 11 12 13.2 145,9 Φ76*248
BKMJLK0.525-15-3 525 15 16,5 18 19,8 184,9 Φ76*278
BKMJLK0.525-20-3 525 20 22 24 26,4 246,6 Φ86*278
BKMJLK0.525-25-3 525 25 27,5 30 33 308.2 Φ96*278
BKMJLK0.525-30-3 525 30 33 36 39,6 382,2 Φ106*278
BKMJLK0.525-35-3 525 35 38,5 42 46.3 445,9 Φ116*278
BKMJLK0.525-40-3 525 40 44 48 52,8 520,5 Φ126*278
BKMJLK0.525-50-3 525 50 55 60 66 650,7 Φ136*278


Dimensions des produits remplis d'huile selon la liste ci-dessus.

Désignation spéciale à la demande du client.

Désignation robuste

Norme de référence GB/T 12747, CEI 60831
Catégorie climatique 40/85/56
Température de fonctionnement -25～55℃
Température de stockage -40～85℃
Plage de tension 230 Vac～525 Vac, peut jusqu'à 2000 Vac
Plage de capacité Voir ci-joint
Tolérance de capacité ±5%; ±10%
Tension d'essai entre TT 2.15Un(10s,20±5℃)
Tension d'essai entre TC 3KVac ou √2Un+1KVac qui est plus élevé (10s,20±5℃)
tgδ ≤0,001(20±5℃)
Max. Tension autorisée 1,15 Un
Max. Courant autorisé 1,5 po
Max.Altitude pendant le fonctionnement 2000m
Couple max. des bornes M6:5Nm; M8:6Nm; M10:8Nm
Couple max. d'installation 10Nm
Type Tension
V		 50 Hz 60 Hz Capacité
μF		 Dimension
D*H mm
Sortie kvar Courant A Sortie kvar Courant A
Tension nominale de 250 VCA, 50/60 Hz 250 VCA, 50/60 Hz
BKMJYG0,25-5-3 250 5 11,5 6 13,9 254,8 Φ76*167
BKMJYG0,25-10-3 250 10 23.1 12 27,7 509,6 Φ76*278
BKMJYG0,25-15-3 250 15 34,6 18 41,6 764,3 Φ86*278
BKMJYG0,25-20-3 250 20 46.2 24 55,4 1019.1 Φ96*278
BKMJYG0,25-25-3 250 25 57,7 30 69,3 1273,9 Φ116*278
BKMJYG0,25-30-3 250 30 69,3 36 83.1 1528,7 Φ136*278
Tension nominale de 400 VCA, 50/60 Hz 400 VCA, 50/60 Hz
BKMJYG0.4-10-3 400 10 14.4 12 17.3 157,3 Φ76*203
BKMJYG0,4-15-3 400 15 21,7 18 26 236 Φ76*248
BKMJYG0.4-20-3 400 20 28,9 24 34,6 314,5 Φ86*248
BKMJYG0,4-25-3 400 25 36.1 30 43.3 393,2 Φ96*278
BKMJYG0.4-30-3 400 30 43.3 36 52 471,8 Φ106*278
BKMJYG0,4-35-3 400 35 50,5 42 60,6 550,4 Φ116*278
BKMJYG0,4-40-3 400 40 57,7 48 69,3 629.1 Φ126*278
BKMJYG0,4-50-3 400 50 72.2 60 86,6 995,2 Φ126*350

Type Tension
V		 50 Hz 60 Hz Capacité
μF		 Dimension
D*H mm
Sortie kvar Courant A Sortie kvar Courant A
Tension nominale de 450 VCA, 50/60 Hz 450 VCA, 50/60 Hz
BKMJYG0,45-10-3 450 10 12,8 12 15.4 168,5 Φ76*233
BKMJYG0,45-15-3 450 15 19.2 18 23.1 231,7 Φ76*248
BKMJYG0,45-20-3 450 20 25,7 24 30,8 308,9 Φ86*248
BKMJYG0,45-25-3 450 25 32.1 30 38,5 340,3 Φ96*278
BKMJYG0,45-30-3 450 30 38,5 36 46.2 408,3 Φ106*278
BKMJYG0,45-35-3 450 35 44,9 42 53,9 476,4 Φ116*278
BKMJYG0,45-40-3 450 40 51.3 48 61,6 566,8 Φ126*278
BKMJYG0,45-50-3 450 50 64.2 60 77 708,5 Φ136*278
Tension nominale de 480 VCA, 50/60 Hz 480 VCA, 50/60 Hz
BKMJYG0,48-10-3 480 10 12 12 14.4 169,2 Φ76*233
BKMJYG0,48-15-3 480 15 18 18 21,7 196,7 Φ76*248
BKMJYG0,48-20-3 480 20 24.1 24 28,9 262,2 Φ86*278
BKMJYG0,48-25-3 480 25 30.1 30 36.1 327,8 Φ96*278
BKMJYG0,48-30-3 480 30 36.1 36 43.3 408 Φ106*278
BKMJYG0,48-35-3 480 35 42.1 42 50,5 487,5 Φ126*278
BKMJYG0,48-40-3 480 40 48.1 48 57,7 590 Φ136*278
BKMJYG0,48-50-3 480 50 60.1 60 72.2 721.1 Φ136*350
Tension nominale de 525 VCA, 50/60 Hz 525 VCA, 50/60 Hz
BKMJYG0.525-10-3 525 10 11 12 13.2 145,9 Φ76*248
BKMJYG0.525-15-3 525 15 16,5 18 19,8 184,9 Φ76*278
BKMJYG0.525-20-3 525 20 22 24 26,4 246,6 Φ86*278
BKMJYG0.525-25-3 525 25 27,5 30 33 308.2 Φ106*278
BKMJYG0.525-30-3 525 30 33 36 39,6 382,2 Φ106*278
BKMJYG0.525-35-3 525 35 38,5 42 46.3 445,9 Φ116*278
BKMJYG0.525-40-3 525 40 44 48 52,8 520,5 Φ136*278
BKMJYG0.525-50-3 525 50 55 60 66 650,7 Φ126*350
