◆ Avantages du produit
- Revêtement métallisé en aluminium pur avec des performances électriques stables et fiables :
Un film de polypropylène métallisé en aluminium (Al) simple dépose en phase vapeur un aluminium pur
couche métallique sur une face du film de base BOPP de haute pureté. Le revêtement en aluminium a une haute
conductivité électrique et bonne stabilité chimique, maintenant une stabilité électrique
performances sur une large gamme de tensions et de fréquences — un élément fondamental classique
matériau pour la fabrication de divers condensateurs à film métallisé
- Excellentes performances d'auto-guérison : le revêtement en aluminium pur peut auto-évaporer le défaut
point de vaporisation thermique lors d'une rupture diélectrique localisée, restaurant
performances d'isolation et dotation des condensateurs de caractéristiques d'auto-guérison,
empêcher efficacement les défauts locaux de se transformer en défaillances catastrophiques et
améliorer la fiabilité globale du condensateur et sa durée de vie
- Film de base BOPP avec des performances diélectriques exceptionnelles : orienté biaxialement
Le film de base en polypropylène (BOPP) présente une excellente constante diélectrique (environ
2.2), facteur de dissipation diélectrique extrêmement faible (tanδ généralement inférieur à 0,0003), élevé
résistance d'isolement et intensité de champ de claquage élevée, garantissant de faibles pertes et des
fonctionnement efficace du condensateur
- Large plage de températures de fonctionnement : film de base BOPP combiné à un revêtement en aluminium
maintient des performances stables du film électrique sur une large plage de températures allant de
-40°C à +105°C, répondant aux exigences de spécification de température de qualité industrielle
et condensateurs de qualité électroménager
- Résistance de la feuille de revêtement contrôlée avec précision : processus de revêtement d'aluminium mature
contrôle précisément la résistance de la feuille dans la plage de 2Ω/□ à 20Ω/□, répondant à des exigences spécifiques
exigences de conception de différents condensateurs pour les valeurs de résistance de revêtement — feuille basse
résistance pour les applications à courant élevé, résistance élevée de la feuille pour une auto-
effet curatif
◆ Points de vente clés
- Rentabilité élevée pour la production à grande échelle : par rapport au composite Al-Zn
film de revêtement, les processus de fabrication de films d'aluminium simples sont matures et stables avec
coûts de matières premières relativement inférieurs, particulièrement adaptés aux grandes entreprises sensibles aux coûts
production volumique de condensateurs pour appareils électroménagers
- Gamme d'applications extrêmement large couvrant les catégories de condensateurs grand public : Simple
Le film de polypropylène métallisé en aluminium est la matière première principale pour la fabrication
divers condensateurs à film grand public, notamment CBB60, CBB61, CBB65 et CBB21, avec
forte demande du marché et forte universalité
- Excellente cohérence des lots pour une production continue stable en usine : vapeur d'aluminium
les paramètres du processus de dépôt sont faciles à contrôler avec une bonne cohérence inter-lots
épaisseur du revêtement, résistance de la feuille et épaisseur du film, adaptées à la vitesse élevée
lignes de production continues chez les fabricants de condensateurs
- Spécifications d'épaisseur et de largeur de film de base multiples : épaisseur de film de base à partir de 2,5 μm
jusqu'à 20 μm avec une largeur personnalisable selon les exigences du client, répondant aux exigences du matériau
exigences des différentes machines d'enroulement de condensateurs et paramètres de conception
◆ Applications principales
- Condensateurs de machine à laver et de moteur de pompe de la série CBB60
- Condensateurs de ventilateur et de ventilation de la série CBB61
- Condensateurs de climatiseur, de réfrigérateur et d'éclairage de la série CBB65
- Filtre CC basse tension série CBB21 et condensateurs de couplage de signal
- Condensateurs de compensation de puissance et de correction du facteur de puissance (PFC)
Épaisseur du film de base
| Épaisseur W/MV (μm) |
4 5 6 7 8 9 |
10 12 15 |
|
Tolérance (%） |
±8 |
±7 |
|
Remarque : D'autres épaisseurs sont disponibles sur demande.

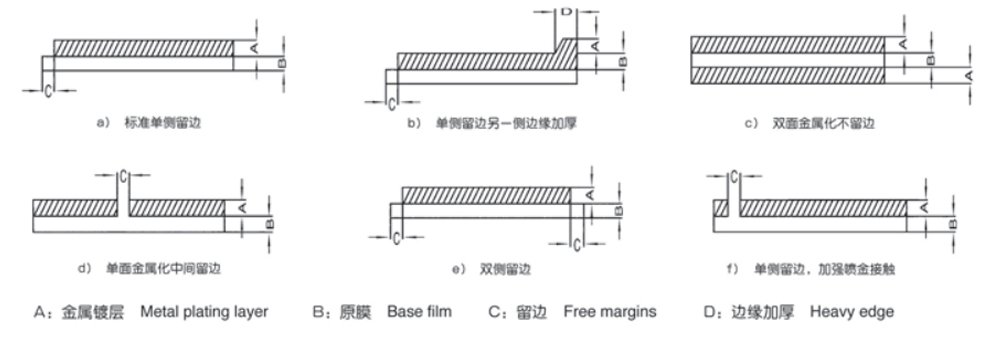

Largeur de fente et marges libres
| Largeur de fente (mm) |
<25 |
25~35 |
35~150 |
| Tolérance (mm) |
±0,3 |
±0,4 |
±0,5 |
| Marge (mm) |
1,5 |
2 |
2.5 |
| Tolérance (mm) |
±0,3 |
±0,4 |
±0,4 |
Remarque : Pour le film avec marge intérieure, marges des deux côtés et tailles spéciales, veuillez nous contacter.
| Article |
MPPA |
MPPAZ |
| Densité (g/cm³) |
0,91 |
0,91 |
| Résistance à la traction (N/mm²) |
>100 |
>100 |
| Module d'élasticité (N/mm²) |
2300 |
2300 |
| Allongement à la rupture (%) |
>80 MD >60 MD |
>80 MD >60 MD |
| Rétrécissement (%) |
3,5 MD 0,5 MD |
3,5 MD 0,5 MD |
| Absorption d'eau (%) |
<0,1 (24h,20℃) |
<0,1 (24h,20℃) |
| Constante diélectrique |
2,2 à 1 kHz,20℃ |
2,2 à 1 kHz,20℃ |
| Facteur de dissipation (x10⁻⁴) |
2 à 1 kHz 3 à 100 kHz |
4 à 1 kHz 5 à 100 kHz |
| Résistance à l'isolation (MΩ.μF) |
100 000 à 20 ans℃ |
100 000 à 20 ans℃ |
| Tension de claquage (VDC/μm) |
>250 (4 μm vers le haut) >300 (5 μm vers le haut) |
>250 (4 μm vers le haut) >300 (5 μm vers le haut) |
| Nombre de trous d'épingle (PCS/m²) |
≤2 (à 100 VDC/μm) |
≤2 (à 100 VDC/μm) |
English
中文简体
Français
русский
Español
عربى
