◆ Avantages du produit
- Revêtement composite Al-Zn avec des performances d'auto-cicatrisation exceptionnelles : zinc-aluminium
Le film composite en polypropylène métallisé (Al-Zn) utilise la technologie de revêtement bimétallique
déposer simultanément en phase vapeur du zinc et de l'aluminium sur un film de base en polypropylène (PP).
Par rapport à un seul revêtement en aluminium, l’introduction du zinc améliore considérablement
l'activité d'auto-guérison du film — lorsqu'une rupture localisée de l'isolation se produit, celle du zinc
un point de fusion bas provoque la vaporisation de la couche métallique autour du point de rupture et
se dissipe rapidement, ce qui entraîne une auto-guérison plus rapide, une zone d'auto-guérison plus petite et plus
récupération complète de l'isolation après cicatrisation, améliorant considérablement la fiabilité du condensateur et
durée de vie
- Marge de sécurité élevée avec mode de défaillance doux : les caractéristiques d'auto-guérison de l'Al-Zn
Le revêtement composite permet aux condensateurs de maintenir leur capacité de travail de base après plusieurs
événements d'auto-guérison sous contrainte de surtension (déclin progressif de la capacité plutôt que
panne soudaine), avec des modes de panne doux et prévisibles et une sécurité accrue, répondant
les exigences strictes relatives aux modes de défaillance des condensateurs dans l'électronique de puissance moderne et
appareils électroménagers
- Film de base en polypropylène avec une excellente isolation et des performances électriques :
Le film de base en polypropylène orienté biaxialement (BOPP) présente une faible constante diélectrique,
perte diélectrique extrêmement faible (tanδ très faible), résistance à haute tension et
large plage de températures de fonctionnement (-40°C à +105°C), offrant une excellente durée de vie
stabilité électrique des condensateurs
- Résistance de la feuille de revêtement précisément contrôlable : procédé de revêtement double métal Al-Zn
ajuste avec précision la résistance de la feuille de revêtement sur une large plage — à partir d'une feuille basse
résistance (applications à courant élevé) à une résistance élevée de la feuille (auto-guérison améliorée
force) — avec production personnalisée selon les spécifications du client, répondant
exigences spécifiques pour différents scénarios d'application
- Conception de marge de sécurité intégrée : les bords du film peuvent être conçus avec différentes largeurs de
marges de sécurité (zones non métallisées) selon les besoins, empêchant efficacement la décharge sur les bords
panne et amélioration de la fiabilité de l'isolation des extrémités des condensateurs
◆ Points de vente clés
- Performances globales du condensateur considérablement améliorées : condensateurs fabriqués à l'aide
Le film métallisé composite Al-Zn peut atteindre une capacité plus élevée et une durée de vie plus longue
aux mêmes dimensions, ou de taille plus petite aux mêmes exigences de performance
- Large applicabilité à plusieurs produits de condensateurs : convient à divers courants
produits de condensateurs, y compris les condensateurs de moteur à courant alternatif (CBB60, CBB61, CBB65), filtre CC
condensateurs, condensateurs de compensation du facteur de puissance et condensateurs de suppression EMI
- Qualité stable des matières premières avec une cohérence élevée des lots : utilisation d'une base BOPP de haute pureté
film et cibles métalliques de haute pureté avec une bonne épaisseur de revêtement et une bonne résistance de la feuille
uniformité, variation inter-lots minimale, adaptée aux volumes continus importants
production par les fabricants de condensateurs
- Spécifications d'épaisseur multiples disponibles : épaisseur du film de base disponible de 2 μm à
plus de 20 μm pour répondre à différentes exigences de conception de tension nominale et de capacité
◆ Applications principales
- Condensateurs de démarrage et de fonctionnement du moteur à courant alternatif (séries CBB60/CBB61/CBB65)
- Compensation de puissance basse tension et condensateurs PFC
- Condensateurs d'appareils électroménagers (climatiseurs, machines à laver, réfrigérateurs, ventilateurs)
- Filtre CC et condensateurs DC-Link
- Condensateurs de suppression des interférences électromagnétiques EMI/RFI
Épaisseur du film de base
| Épaisseur W/MV (μm) |
4 5 6 7 8 9 |
10 12 15 |
|
Tolérance (%） |
±8 |
±7 |
|
Remarque : D'autres épaisseurs sont disponibles sur demande.

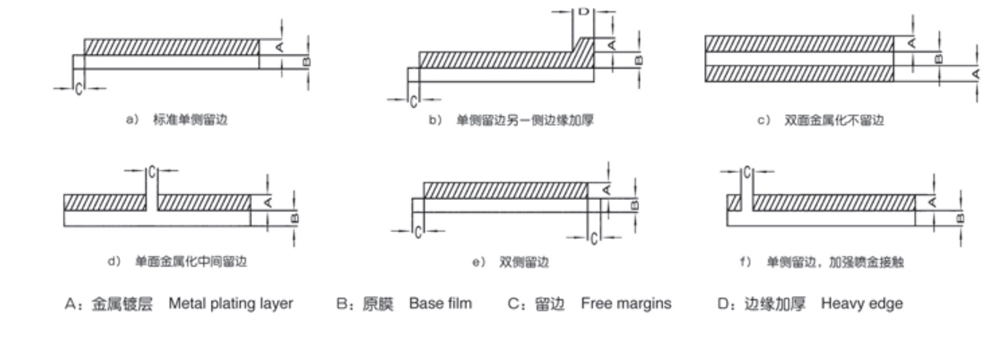

Largeur de fente et marges libres
| Largeur de fente (mm) |
<25 |
25~35 |
35~150 |
| Tolérance (mm) |
±0,3 |
±0,4 |
±0,5 |
| Marge (mm) |
1,5 |
2 |
2.5 |
| Tolérance (mm) |
±0,3 |
±0,4 |
±0,4 |
Remarque : Pour le film avec marge intérieure, marges des deux côtés et tailles spéciales, veuillez nous contacter.
| Article |
MPPA |
MPPAZ |
| Densité (g/cm³) |
0,91 |
0,91 |
| Résistance à la traction (N/mm²) |
>100 |
>100 |
| Module d'élasticité (N/mm²) |
2300 |
2300 |
| Allongement à la rupture (%) |
>80 MD >60 MD |
>80 MD >60 MD |
| Rétrécissement (%) |
3,5 MD 0,5 MD |
3,5 MD 0,5 MD |
| Absorption d'eau (%) |
<0,1 (24h,20℃) |
<0,1 (24h,20℃) |
| Constante diélectrique |
2,2 à 1 kHz,20℃ |
2,2 à 1 kHz,20℃ |
| Facteur de dissipation (x10⁻⁴) |
2 à 1 kHz 3 à 100 kHz |
4 à 1 kHz 5 à 100 kHz |
| Résistance à l'isolation (MΩ.μF) |
100 000 à 20 ans℃ |
100 000 à 20 ans℃ |
| Tension de claquage (VDC/μm) |
>250 (4 μm vers le haut) >300 (5 μm vers le haut) |
>250 (4 μm vers le haut) >300 (5 μm vers le haut) |
| Nombre de trous d'épingle (PCS/m²) |
≤2 (à 100 VDC/μm) |
≤2 (à 100 VDC/μm) |
